概述
现金网博e百 描述

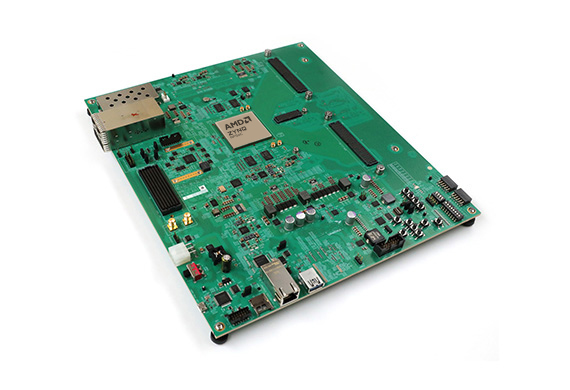

Zynq® UltraScale+™ RFSoC ZCU216 評估套件配備業界唯一單芯片自適應射頻平台，是快速原型設計和高性能 RF 應用開發的理想平台。
ZCU216 評估套件配備 Zynq UltraScale+ RFSoC Gen 3 ZU49DR，可采用 16T16R 高速 RF-DAC 及 RF-ADC 實現 6GHz 以下頻段的直接 RF 采樣。
除了 ZCU49DR 器件卓越的 RF 轉換器技術外，ZCU216 套件還提供插件卡、廣泛的連接選項和全麵的開發工具及 IP，可幫助用戶開發尖端 RF 設計，例如：
- 5G 6GHz 以下海量 MIMO 無線電
- 5G mmWave 中頻 (IF) 收發器
- 固定無線接入
- 數字相控陣雷達
- 地麵衛星通信
- 頻譜分析儀
- 高速 RF 測試儀
主要特性
提供參考設計及插件卡，可快速實現評估和原型設計
- 集成型 RF 設計實例
- 麵向快速回路測試的 XM650 16T16R N79 頻段回路插件卡
- 支持深度性能測量的 XM655 16T16R 分支插件卡
- 用於內（高達 1.2GHz）外部（高達 10GHz）參考時鍾的 CLK104 RF 時鍾插件卡
麵向廣泛應用開發的基礎板載特性
- DDR4 DIMM — 4GB、64 位、2,666MT/s、連接至可編程邏輯 (PL)
- DDR4 SODIMM — 4GB、64 位、2,400MT/s、連接至處理係統 (PS)
- I/O 擴展選項 — FPGA 夾層卡 (FMC+) 接口、RFMC 2.0 接口和 Pmod 連接
- 高速 I/O — 2x2 SFP28 接口，支持多達 4 個 SFP/SFP+/zSFP+/SFP28 模塊
關於 Xilinx 特色器件
支持 Zynq UltraScale+XCZU49DR-2FFVF1760RFSoC
| 14 位 2.5GSPS RF-ADC | 16 |
|---|---|
| 14 位 9.85GSPS RF-DAC | 16 |
| 最大 RF 輸入頻率 (GHz) | 6 |
| 係統邏輯單元 (K) | 930 |
| 內存 (Mb) | 60.5 |
| DSP slice | 4,272 |
| 33G 收發器 | 16 |
| 最大 I/O 引腳數 | 408 |
现金网博e百 信息

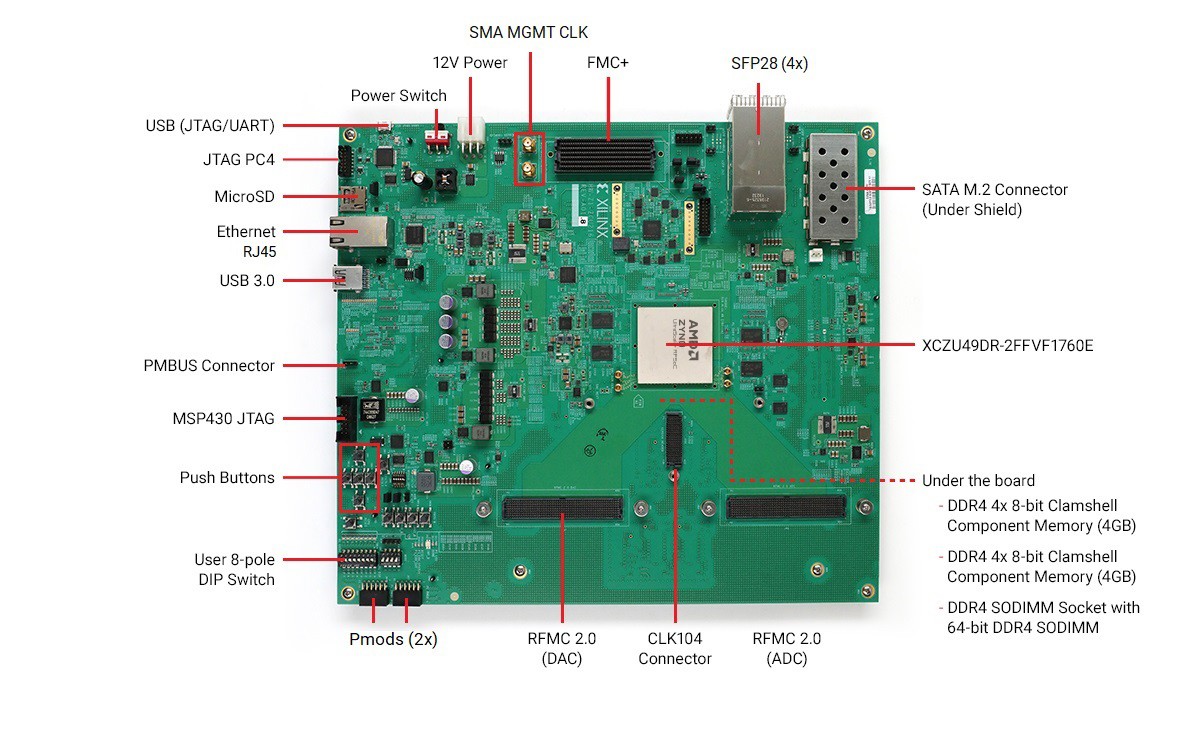

開發板特性
包含 Zynq® UltraScale+™ XCZU49DR-2FFVF1760 RFSoC
| 開發板規格 | 值 |
|---|---|
| 高度 | 12.225 inch (31.05 cm) |
| 寬度 | 10.675 inch (27.11 cm) |
| 厚度 (+/-5%) | 0.119 inch (0.302 cm) |
| 工作環境溫度 | 0◦C to +45◦C |
| 存儲環境溫度 | -25◦C to +60◦C |
| RF 數據轉換器 | |
| 14 位 ADC 數量 | 16 |
| 最大速率 (GSPS) | 2.5 |
| 14 位 DAC 數量 | 16 |
| 最大速率 (GSPS) | 9.85 |
| 存儲器 | |
| PS DDR4 | 4GB 64-bit SODIMM |
| PL DDR4 | 8GB 64 位組件 |
| Micro SD 卡 | 16 GB |
| M.2 SATA 連接器 | ✓ |
| QSPI | 2 |
| 通信與網絡 | |
| USB (UART/JTAG) | 1 |
| RJ45 | 1 |
| SFP28 | 4 |
| USB 3.0 | 1 |
| 顯示 | |
| DIP 開關 | ✓ |
| LED | ✓ (RGB) |
| 按鈕 | ✓ |
| 擴展連接器 | |
| FMC+ | 1 |
| Pmod | 2 |
| RFMC 2.0 | 2 |
| 附加卡 | |
| XM650 | 1 |
| XM655 | 1 |
| CLK104 | 1 |
| 控製 & I/O | |
| I2C | ✓ |
| PMBUS | ✓ |
| JTAG PC4 Header | ✓ |
| 啟動選項 | |
| SD 啟動 | ✓ |
| QSPI 啟動 | ✓ |
| JTAG 啟動 | ✓ |
| 功耗 | |
| 12V 牆上適配器 | ✓ |
| ATX 電源兼容 | ✓ |

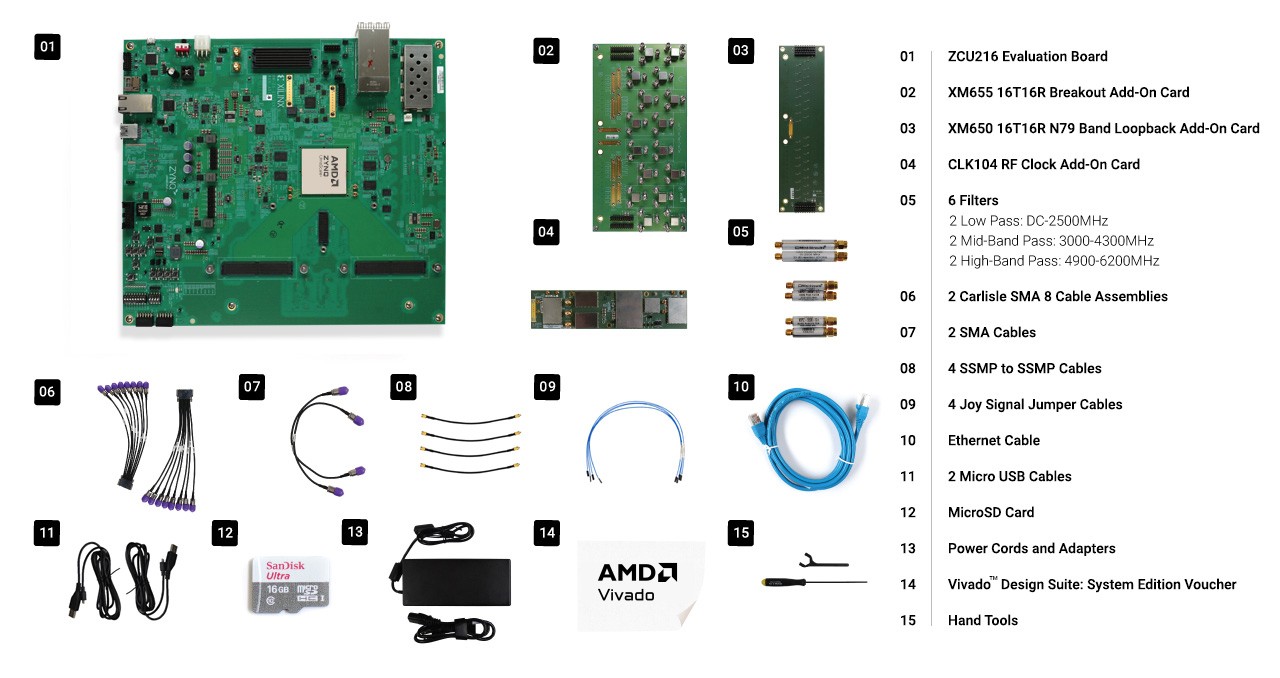

盒內組件
包含 Zynq® UltraScale+™ XCZU49DR-2FFVF1760 RFSoC
資源
主要資料
標題
日期
設計工具
| 名稱 | 說明 | 許可證類型 |
|---|---|---|
| Vivado® Design Suite: System Edition | Xilinx Vivado Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速全麵可編程器件的設計效率。 | 節點及器件鎖定至 Zynq® UltraScale+™ XCZU49DR RFSoC ，支持 1 年更新服務 |
| Xilinx SDK | 針對 Xilinx 平台提供全麵的嵌入式軟件開發及調試工具套件 | 包含 |
| PetaLinux 工具 | 將 Linux 操作係統配置、構建和部署至 Xilinx 平台。 | 包含 |
| 板級支持包 (BSP) | 預配置的引導加載程序、係統映像和比特流 | 包含 |
IP 核
| 名稱 | 描述 | 許可證類型 |
|---|---|---|
| 存儲接口生成器 (MIG) | 存儲器接口發生器 (MIG) 是一款用於為賽靈思 FPGA 生成存儲器控製器和接口的免費軟件工具。 | 包含 |
其他工具、IP 和資源
| 提供商 | 现金网博e百 類別 | 項目 | 描述 |
|---|---|---|---|
| 開源 | 軟件工具 | TeraTerm | 眾多終端仿真器之一，用於實現 PC 與評估套件的串行連接。 |
| Xilinx | 軟件工具 | 快速入門指南 | 快速入門指南 - ZCU216 RF 數據轉換器評估工具 |
| RF 評估工具 | ZCU216 RF 數據轉換器評估工具軟件包下載 | ||
| Xilinx | 軟件工具 | Power Advantage 工具 | Power Advantage Tool 是一個演示工具，旨在展示 Zynq UltraScale+ RFSoC 器件的電源特性。 |
| Xilinx | 軟件工具 | RF Analyzer | RF Analyzer 用戶接口，用於驅動和分析任何評估板。 |
| Xilinx | 評估板的 S 參數數據 | ZCU216_Eval_Board_SPAR.zip | ZCU216 板至 XM655 連接器的 S 參數去嵌入 |
