  3. Zynq UltraScale+ RFSoC ZCU1285 特性描述套件
點擊放大圖片

Zynq UltraScale+ RFSoC ZCU1285 特性描述套件

by: Xilinx, Inc

Zynq® UltraScale+™ RFSoC ZCU1285 特性描述套件提供您對集成型 ADC 和 DAC 以及 Zynq UltraScale+ XCZU39DR RFSoC 上提供的 GTY 和 GTR 收發器進行特性描述和評估時所需的一切。

  • 價格:$29,994.00
  • 现金网博e百 編號:CK-U1-ZCU1285-G
  • 交付周期:5 周
  • 器件支持:
    • Zynq UltraScale+ RFSoC
Buy

概述

现金网博e百 描述

Zynq® UltraScale+™ RFSoC ZCU1285 特性描述套件提供您對集成型 ADC 和 DAC 以及 Zynq UltraScale+ Gen 2 XCZU39DR RFSoC 上提供的 GTY 和 GTR 收發器進行特性描述和評估時所需的一切。所有 16 個 12 位 2.220GSPS ADC、所有 16 個 14 位 6.554GSPS DAC、所有 16 個 GTY 收發器以及所有 4 個 GTR 收發器都可通過 Samtec BullsEye 連接器訪問。BullsEye 連接器允許您連接至定製換衡器和測試設備，在測試定製應用中實現最高的靈活性。了解更多信息，查看套件所含配件。

主要性能和優勢

  • 用於對 Zynq UltraScale+ XCZU39DR-2FFVF1760I RFSoC 上集成的 ADC、DAC 和收發器進行特性描述和評估的硬件環境
  • 集成 16x16 ADC、DAC 設計實例
  • 集成式誤碼率測試器 (IBERT) 參考設計
  • 支持全部 ADC、DAC、GTY 收發器和 GTR 收發器的 BullsEye 連接器
  • 所有 ADC/DAC 電軌、所有 GTY/GTR 電軌和 VCCINT/VCCO_HP/VCCO_HD 電軌的 SMA 功率探針通道
  • 支持所有 ADC/DAC 時鍾要求的模擬 RF SuperClock 模塊
  • 支持 GTY/GTR 參考時鍾要求的 GT SuperClock 模塊
  • 一個高引腳數 (HPC) FPGA 夾層卡 (FMC) 連接器
  • 一個低引腳數 (LPC) FMC 連接器

特色 Xilinx 器件

包含 Zynq UltraScale+XCZU39DR-2FFVF1760IRFSoC

12 位 2.220GSPS RF-ADC 16
14 位 6.554GSPS RF-DAC 16
係統邏輯單元 (K) 930
DSP slice
 4,272
內存 (Mb) 60.5
33G 收發器 16
最大 I/O 引腳數 408
zynq-rfsoc-gen2

现金网博e百 信息

規格

開發板特性

包含 Zynq® UltraScale+™XCZU39DR-2FFVF1760IRFSoC

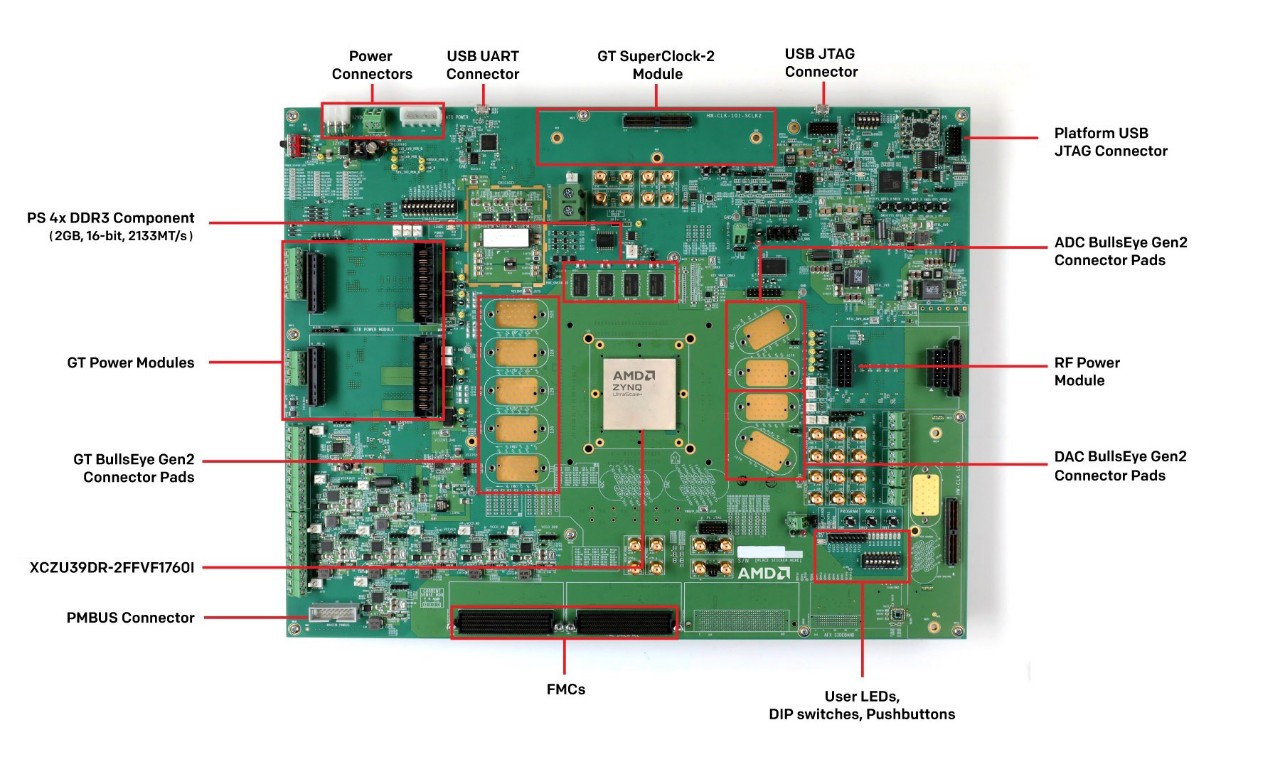

Zynq UltraScale+ XCZU39DR-2FFVF1760I RFSoC 標注
麵向 GTR 的 Samtec BullsEye 連接器
開發板規範 值
長度 16 英寸（40.6 厘米）
高度 12.6 英寸（30.0 厘米）
厚度 (+/-5%) 0.13456 英寸（0.3418 厘米）
工作環境溫度 0◦C to +45◦C
存儲環境溫度 -25◦C to +60◦C
存儲器
PS DDR3 原件 4x2GB
通信與網絡
麵向 ADC 的 Samtec BullsEye 連接器 2
麵向 DAC 的 Samtec BullsEye 連接器 2
麵向 GTY 的 Samtec BullsEye 連接器 4
1
USB UART 有
顯示
DIP 開關 ✓
LED 有
按鈕 ✓
擴展連接器
FMC-HPC 連接器 1
FMC-LPC 連接器 1
時鍾
GT SuperClock-2 模塊 有
模擬 SuperClock-RF2 模塊 有
控製 & I/O
IIC 有
PMBUS 有
功耗
12V 牆上適配器 ✓
ATX 電源兼容 ✓
內部組件

盒內組件

包含 Zynq® UltraScale+™XCZU39DR-2FFVF1760IRFSoC

zcu1285-whatsinside

資源

技術文檔

專題文檔

ZCU1285 特性描述開發板用戶指南

ZCU1285 16X16 MTS 設計入門指南

Filter Documentation

步驟 1：開發板修訂

步驟 2 ：工具修訂

    步驟 3: 顯示文檔

    點擊更新搜索結果表
    工具 & IP

    設計工具

    名稱 說明 許可證類型
    Vivado Design Suite: System Edition Xilinx Vivado® Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速全麵可編程型器件的設計效率。 節點鎖定及器件鎖定至 Zynq® UltraScale+™ XCZU39DR RFSoC，包含 1 年更新服務
    Xilinx SDK 針對 Xilinx 平台提供全麵的嵌入式軟件開發及調試工具套件 包含
    PetaLinux 工具 將 Linux 操作係統配置、構建和部署至 Xilinx 平台。 包含
    板級支持包 (BSP) 預配置的引導加載程序、係統映像和比特流 包含

    IP 核

    名稱 描述 許可證類型
    存儲接口生成器 (MIG) 存儲器接口發生器 (MIG) 是一款用於為 Xilinx 器件生成存儲器控製器和接口的免費軟件工具。 包含

    其他工具、IP 和資源

    提供商 现金网博e百 類別 項目 描述
    開源 軟件工具 TeraTerm 眾多終端仿真器之一，用於實現 PC 與評估套件的串行連接。
    Xilinx 封裝文件 打包文件：演示 Zynq UltraScale + RFSoC 上的多塊同步（MTS）功能
