Zynq UltraScale+ RFSoC ZCU111 評估套件
by:
Xilinx, Inc
Zynq UltraScale+ RFSoC ZCU111 評估套件有助於設計人員為無線、有線接入、預警 (EW)／雷達以及其它高性能 RF 應用快速啟動 RF-Class 模擬設計
概述
现金网博e百 描述
Zynq® UltraScale+™ RFSoC ZCU111 評估套件有助於設計人員為無線、有線接入、預警 (EW)／雷達以及其它高性能 RF 應用快速啟動 RF-Class 模擬設計。該套件采用 Zynq Ultrascale+ RFSoC，支持 8 個 12 位 4.096GSPS ADC、8 個 14 位 6.554GSPS DAC、 和 8 個軟決定前向糾錯 (SD-FEC)。 該套件配有 Arm® Cortex®-A53 和 Arm Cortex-R5 子係統、UltraScale+ 可編程邏輯以及 Zynq UltraScale+ 器件中的最高信號處理帶寬，可提供一個快速、全麵的 RF 模數信號鏈原型設計平台。
主要性能和優勢
- 支持 XCZU28DR-2FFVG1517E RFSoC 的 Zynq UltraScale+ RFSoC ZCU111 評估板
- DDR4 組件 – 4GB、64 位、2666 MT/s、連接至可編程邏輯 (PL)
- DDR4 SODIMM – 4GB、64 位、2400 MT/s、連接至處理器子係統 (PS)
- 聯動 SFP28 模塊支持多達 4 個 SFP/SFP+/zSFP+/SFP28 模塊
- USB3、DisplayPort 和 SATA
- 用於 I/O 擴展的 FPGA 夾層卡 (FMC) 接口，包括 12 個 33Gb/s GTY 收發器和 34 個用戶定義差分 I/O 信號
- XM500 RFMC 換衡器插件卡支持 4 個 DAC／4 個 ADC 至換衡器 4 個 DAC／4 個 ADC 至 SMA
特色 Xilinx 器件
包含 Zynq UltraScale+XCZU28DR-2FFVG1517ERFSoC
| 12-位 4.096GSPS RF-ADC | 8 |
|---|---|
| 14 位 6.554GSPS RF-DAC | 8 |
| 係統邏輯單元 (K) | 930 |
| 內存 (Mb) | 60.5 |
| DSP slice | 4,272 |
| 33G 收發器 | 16* |
| 最大 I/O 引腳數 | 371 |
*矽器件上可用 IO 和 GT 的子集映射至套件上。請參考開發板用戶指南以了解實際映射。
现金网博e百 信息
開發板特性
包含 Zynq® UltraScale+™ XCZU28DR-2FFVG1517E RFSoC
| 開發板規格 | 值 |
|---|---|
| 高度 | 11.811 inch (30.0 cm) |
| 寬度 | 7.874 inch (20.0 cm) |
| 厚度 (+/-5%) | 0.10799 inches (0.2743 cm) |
| 工作環境溫度 | 0◦C to +45◦C |
| 存儲環境溫度 | -25◦C to +60◦C |
| RF 數據轉換器 | |
| 12 位 ADC 數量 | 8 |
| 最大速率 (GSPS) | 4.096 |
| 14 位 DAC 數量 | 8 |
| 最大速率 (GSPS) | 6.554 |
| SD-FEC | 8 |
| 存儲器 | |
| PS DDR4 | 4GB 64-bit SODIMM |
| SD-Card | ✓ |
| M.2 SATA 連接器 | ✓ |
| QSPI | 2 |
| 通信與網絡 | |
| USB UART/JTAG | 1 |
| RJ45 | 1 |
| SFP+ | 4 |
| USB 3.0 | 1 |
| 顯示 | |
| DIP 開關 | ✓ |
| LED | 有 |
| 按鈕 | ✓ |
| VESA DisplayPort 1.2 | ✓ |
| 擴展連接器 | |
| FMC-HPC 連接器 | 2 |
| PMOD | 2 |
| RFMC 1.0 | 2 |
| 附加卡 | |
| XM500 | 有 |
| 控製 & I/O | |
| I2C | ✓ |
| PMBUS | ✓ |
| JTAG PC4 Header | ✓ |
| 啟動選項 | |
| SD 啟動 | ✓ |
| QSPI 啟動 | ✓ |
| JTAG 啟動 | ✓ |
| 功耗 | |
| 12V 牆上適配器 | ✓ |
| ATX 電源兼容 | ✓ |

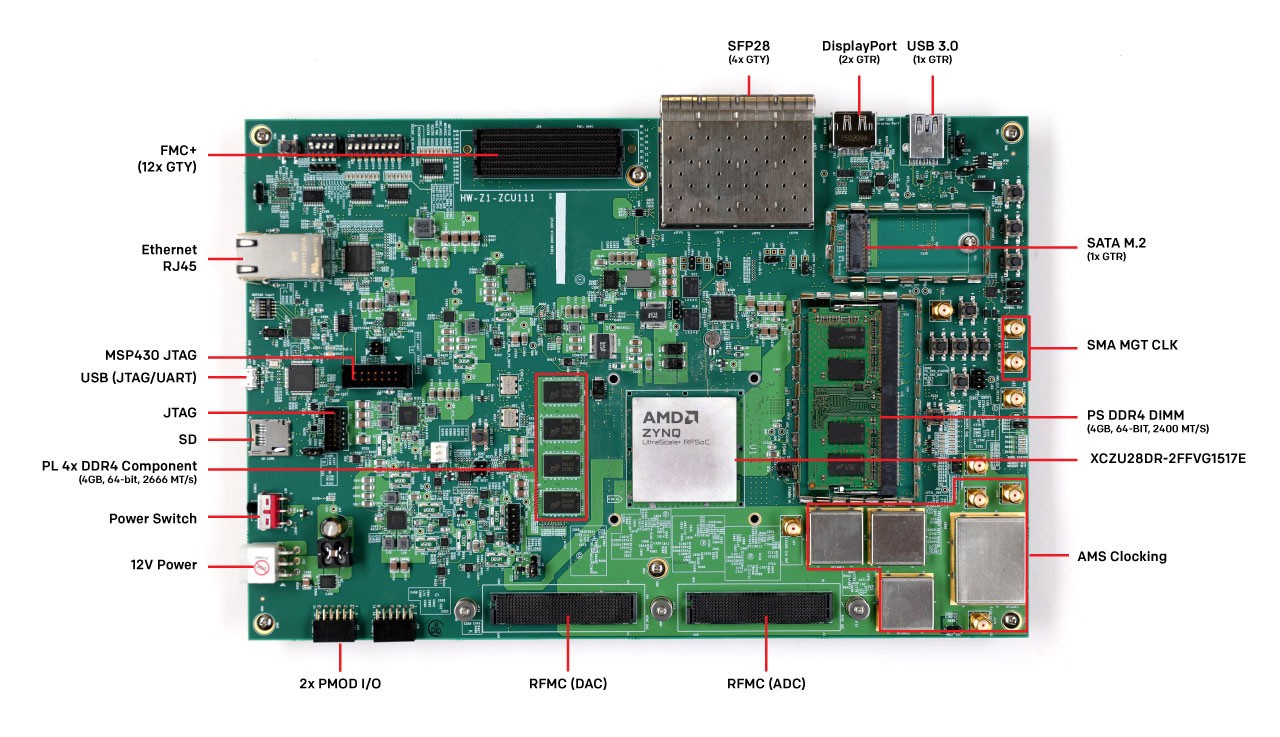

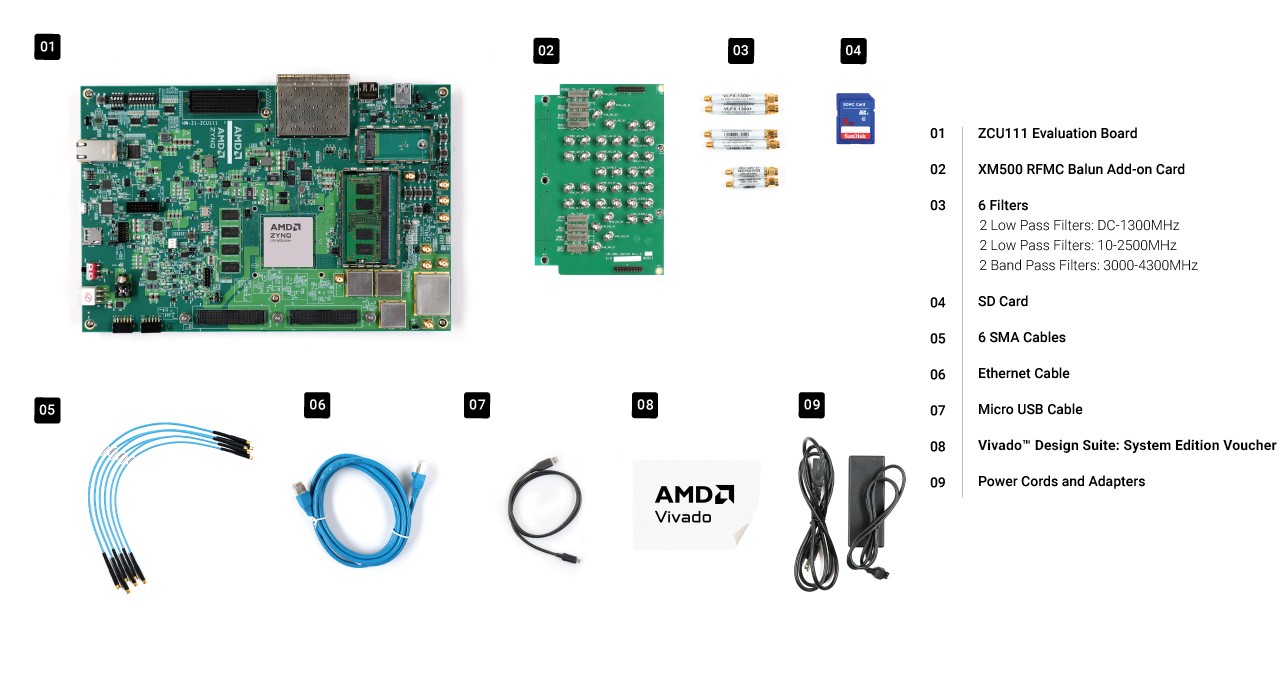

盒內組件
包含 Zynq® UltraScale+™ XCZU28DR-2FFVG1517E RFSoC
資源
專題文檔
標題
日期
設計工具
| 名稱 | 說明 | 許可證類型 |
|---|---|---|
| Vivado Design Suite: System Edition | Xilinx Vivado® Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速全麵可編程型器件的設計效率。 | 節點鎖定及器件鎖定至 Zynq® UltraScale+™ XCZU28DR RFSoC ，支持 1 年更新服務 |
| Xilinx SDK | 針對 Xilinx 平台提供全麵的嵌入式軟件開發及調試工具套件 | 包含 |
| PetaLinux 工具 | 請為 Xilinx 平台配置、構建和部署 Linux 操作係統 | 包含 |
| 開發板支持包 (BSP) | 預配置的引導加載程序、係統映像和比特流 | 包含 |
IP 核
| 名稱 | 描述 | 許可證類型 |
|---|---|---|
| 存儲接口生成器 (MIG) | 存儲器接口發生器 (MIG) 是一款用於為 Xilinx 器件生成存儲器控製器和接口的免費軟件工具。 | 包含 |
其他工具、IP 和資源
| 名稱 | 现金网博e百 類別 | 項目 | 描述 |
|---|---|---|---|
| 功耗優勢工具 | 軟件工具 | Power Advantage 工具 |
Power Advantage Tool 是一個演示工具，旨在展示 Zynq UltraScale+ RFSoC 器件的電源特性。 |
| Zynq UltraScale+ RFSoC | |||
| 開源 | 軟件工具 | TeraTerm | 眾多終端仿真器之一，用於實現 PC 與評估套件的串行連接。 |
| Xilinx | 封裝文件 | ZCU111 RFSoC RF 數據轉換評估工具入門指南和包文件下載。 |
