Zynq UltraScale+ RFSoC ZCU208 評估套件
by:
Xilinx, Inc
Zynq® UltraScale+™ RFSoC ZCU208 評估套件是麵向開箱即用評估及前沿應用開發的理想 RF 測試平台。該套件包含 UltraScale+ RFSoC ZU48DR，其集成 8 個 14 位 5GSPS ADC、8 個 14 位 10GSPS DAC 以及 8 個軟決策前向糾錯 (SD-FEC) 內核，專為快速啟動 RF 類應用而設計。
概述
现金网博e百 描述
Zynq® UltraScale+™ RFSoC ZCU208 評估套件是麵向開箱即用評估及前沿應用開發的理想 RF 測試平台。該套件包含 Zynq UltraScale+ RFSoC ZU48DR，其集成 8 個 14 位 5GSPS ADC、8 個 14 位 10GSPS*DAC 以及 8 個軟決策前向糾錯 (SD-FEC) 內核，專為快速啟動 RF 類應用而設計。在一個 Zynq UltraScale+ 器件中將 Arm® Cortex®-A53 和 Cortex-R5 子係統、可編程邏輯以及最高信號處理帶寬進行完美結合，因此 ZCU208 評估套件是最全麵的 RF 模數信號鏈原型設計平台。
*10GSPS 使用 ZU48DR SCD5184 芯片實現
目標應用：
- 用於有線電視接入的遠程 PHY
- 預警相控陣雷達／數字陣列雷達
- 衛星通信
- 5G 無線
- 測試與測量
- 所有高性能 RF 應用
主要特性
業界唯一靈活應變的單芯片無線電平台
- ZCU208 評估板上提供了 Zynq UltraScale+ RFSoC XCZU48DR-2FSVG1517E 芯片
- 集成 8 個 5GSPS ADC、8 個 10GSPS*DAC、8 個 SD-FEC 設計實例
- 無蓋封裝，提升散熱性能
*10GSPS 使用 ZU48DR SCD5184 芯片實現
配備設計開發所需的所有板級特性
- DDR4 組件 – 4GB、64 位、2666 MT/s、連接至可編程邏輯 (PL)
- DDR4 SODIMM — 4GB、64 位、2400MT/s、連接至處理子係統 (PS)
- 用於 I/O 擴展的 FPGA 夾層卡 (FMC+) 接口，包括 12x 33Gb/s GTY 收發器和 34 個用戶定義差分 I/O 信號
- 四路 zSFP/zSFP+ 模塊裝配
- 8 個用戶 I/O、單色 LED
包括參考設計夾層卡，可減少開發時間
- CLK104 RF 時鍾插件卡，顯示內部參考時鍾和外部采樣時鍾
- XM650 N79 頻段回路插件卡可為換衡器提供開箱即用型的簡單回路和示例參考布局
- XM655 分支插件卡可進行基於實驗室的深入測量，包括多區塊同步 (MTS)
關於 Xilinx 特色器件
包含 Zynq UltraScale+XCZU48DR-2FSVG1517E5184
| 14-位 5.0GSPS RF-ADC | 8 |
|---|---|
| 14 位 10GSPS** RF-DAC | 8 |
| SD-FEC | 8 |
| 係統邏輯單元 (K) | 930 |
| 內存 (Mb) | 60.5 |
| DSP slice | 4,272 |
| 33G 收發器 | 16* |
| 最大 I/O 引腳數 | 347 |
* 芯片器件上提供的 I/O 及收發器子集映射在該套件上。請參考開發板用戶指南以了解實際映射。
*10GSPS 使用 ZU48DR SCD5184 芯片實現
现金网博e百 信息
開發板特性
包含 Zynq® UltraScale+™ XCZU48DR-2FSVG1517E5184 RFSoC
| 開發板規格 | 值 |
|---|---|
| 高度 | 12.225 inch (31.05cm) |
| 寬度 | 10.675 inch (27.11cm) |
| 厚度 (+/-5%) | 0.119 inch (0.302cm) |
| 工作環境溫度 | 0◦C to +45◦C |
| 存儲環境溫度 | –25◦C ~ +60◦C |
| RF 數據轉換器 | |
| 14 位 RF-ADC 數 | 8 |
| 最大速率 (GSPS) | 5 |
| 14 位 RF-DAC 數 | 8 |
| 最大速率 (GSPS) | 10* |
| SD-FEC | 8 |
| 存儲器 | |
| PS DDR4 | 4GB 64-bit SODIMM |
| PL DDR4 | 8GB 64 位組件 |
| Micro SD 卡 | 16 GB |
| M.2 SATA 連接器 | ✓ |
| QSPI | 2 |
| 通信與網絡 | |
| USB (UART/JTAG) | 1 |
| RJ-45 | 1 |
| SFP28 | 4 |
| USB 3.0 | 1 |
| 顯示 | |
| DIP 開關 | ✓ |
| LED | ✓ |
| 按鈕 | ✓ |
| 擴展連接器 | |
| FMC+ | 1 |
| RFMC 2.0 | 2 |
| 附加卡 | |
| XM650 | 1 |
| XM655 | 1 |
| CLK104 | 1 |
| 控製 & I/O | |
| I2C | ✓ |
| PMBUS | ✓ |
| JTAG PC4 Header | ✓ |
| 啟動選項 | |
| SD 啟動 | ✓ |
| QSPI 啟動 | ✓ |
| JTAG 啟動 | ✓ |
| 功耗 | |
| 12V 牆上適配器 | ✓ |
| ATX 電源兼容 | ✓ |
*10GSPS 是使用 ZU48DR SCD5184 芯片實現的

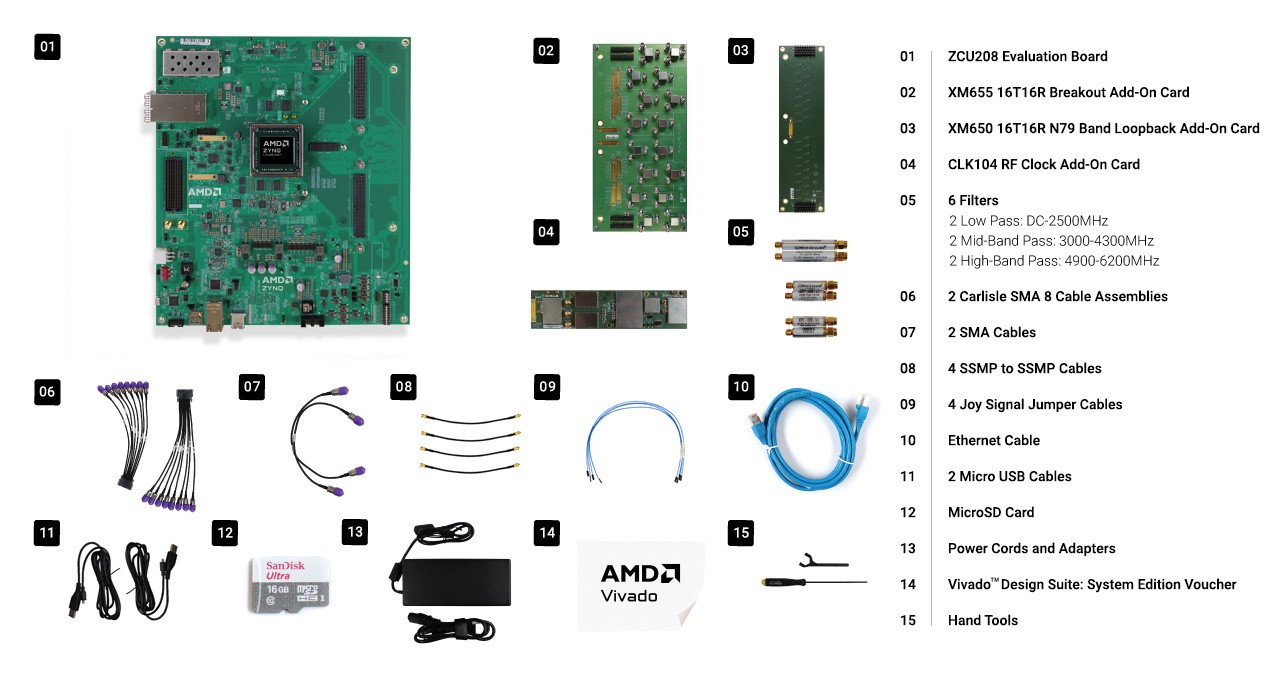

盒內組件
包含 Zynq® UltraScale+™ XCZU48DR-2FSVG1517E5184 RFSoC
資源

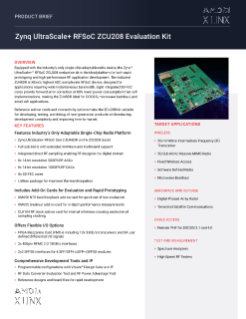

主要資料
標題
日期
設計工具
| 名稱 | 說明 | 許可證類型 |
|---|---|---|
| Vivado® Design Suite: System Edition | Xilinx Vivado Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速全麵可編程器件的設計效率。 | 節點鎖定及器件鎖定至 Zynq® UltraScale+™ XCZU48DR RFSoC ，支持 1 年更新服務 |
| Xilinx SDK | 針對 Xilinx 平台提供全麵的嵌入式軟件開發及調試工具套件 | 包含 |
| PetaLinux 工具 | 將 Linux 操作係統配置、構建和部署至 Xilinx 平台。 | 包含 |
| 板級支持包 (BSP) | 預配置的引導加載程序、係統映像和比特流。 | 包含 |
IP 核
| 名稱 | 描述 | 許可證類型 |
|---|---|---|
| 存儲接口生成器 (MIG) | 存儲器接口發生器 (MIG) 是一款用於為賽靈思 FPGA 生成存儲器控製器和接口的免費軟件工具。 | 包含 |
其他工具、IP 和資源
| 提供商 | 现金网博e百 類別 | 項目 | 描述 |
|---|---|---|---|
| 開源 | 軟件工具 | TeraTerm | 眾多終端仿真器之一，用於實現 PC 與評估套件的串行連接。 |
| Xilinx | 軟件工具 | 快速入門指南 | 快速入門指南 - ZCU208 RF 數據轉換器評估工具 |
| RF 評估工具 | ZCU208 RF 數據轉換器評估工具軟件包下載 | ||
| Xilinx | 軟件工具 | Power Advantage 工具 | Power Advantage Tool 是一個演示工具，旨在展示 Zynq UltraScale+ RFSoC 器件的電源特性。 |
| Xilinx | 軟件工具 | RF Analyzer | RF Analyzer 用戶接口，用於驅動和分析任何評估板。 |
| Xilinx | 評估板的 S 參數數據 | ZCU208_Eval_Board_SPAR.zip | ZCU208 板至 XM655 連接器的 S 參數去嵌入 |
