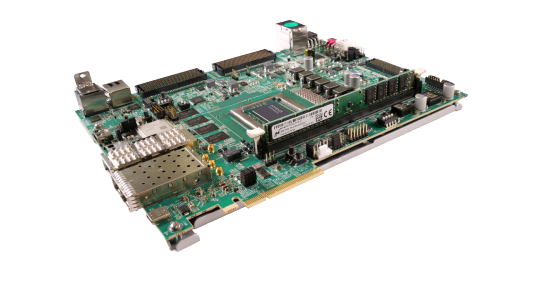

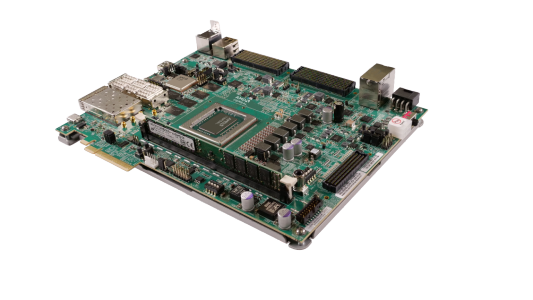

Versal Premium 係列 VPK120 評估套件
發布者: AMD
VPK120 評估套件配備 Versal™ Premium 係列 VP1202 自適應 SoC，可提供與多種高速連接選項配對的功耗優化型聯網核。該套件專門針對需要海量串行帶寬、高安全性和高計算密度的網絡雲計算應用精心構建。
概述
现金网博e百 描述
VPK120 評估套件提供與多種高速連接選項配對的功耗優化型聯網核。該套件采用 Versal Premium VP1202 自適應 SoC，集成了 100+ Gb/s PAM4 收發器、PCIe ® Gen5 w/ DMA & CCIX、100G 多速率以太網內核、600G 以太網核、400G 高速加密引擎等。
VPK120 評估套件專門針對需要海量串行帶寬、高安全性和高計算密度的網絡雲計算應用精心構建，例如：
- 地鐵／核心交通
- 數據中心互連
- 安全電器設備
- 搜索引擎
- 推薦係統
- 視頻分析
- 網絡測試儀
- PCIe 協議分析器
- 數字自適應雷達
主要功能與優勢
Versal Premium 係列功能
- 配備 Versal Premium VP1202 器件
- 能夠通過為新一代網絡及雲基礎架構預先構建、預先設計的基礎架構，為軟硬件差異化實現跨越式起步
廣泛的連接選項，可實現快速的應用開發
- 可在多個市場實現高計算性能的 PCIe Gen5 接口
- QSFP-DD 光接口、IEEE Std 1588、STM 連接器以及用於網絡的 STM
- 支持多種可選插卡的 FMC+ 連接器
協同優化的工具和調試方法
- Vivado™ Design Suite、Vitis™ 統一軟件平台
- 附帶預先構建的啟動映像

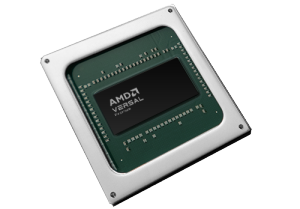

特色 AMD 器件
包含 Versal™ Premium XCVP1202-2MSEVSVA2785 自適應 SoC
| 係統邏輯單元 (K) | 1,969 |
|---|---|
| LUT 數 | 900,224 |
| DSP 引擎 | 3,984 |
| 應用處理單元 | 雙核 Arm® Cortex®-A72 |
| 實時處理單元 | 雙核 Arm Cortex-R5F |
| GTYP 收發器 (32.75 Gb/s) | 281 |
| GTM 收發器 (58G (100+G)) | 20 (10) |
| 支持 DMA 和 CCIX 的 PCIe® (CPM5) | 2 x Gen5x8 |
| PCI Express® | 2 x Gen5x4 |
| 100G Multirate Ethernet MAC | 2 |
| 600G Ethernet MAC | 1 |
| 400G 高速加密引擎 | 1 |
| XPIO DDR + PL | 570 |
1. 16 GTYP 收發器僅在使用 PCI Express 時用於 CPM5。
现金网博e百 信息

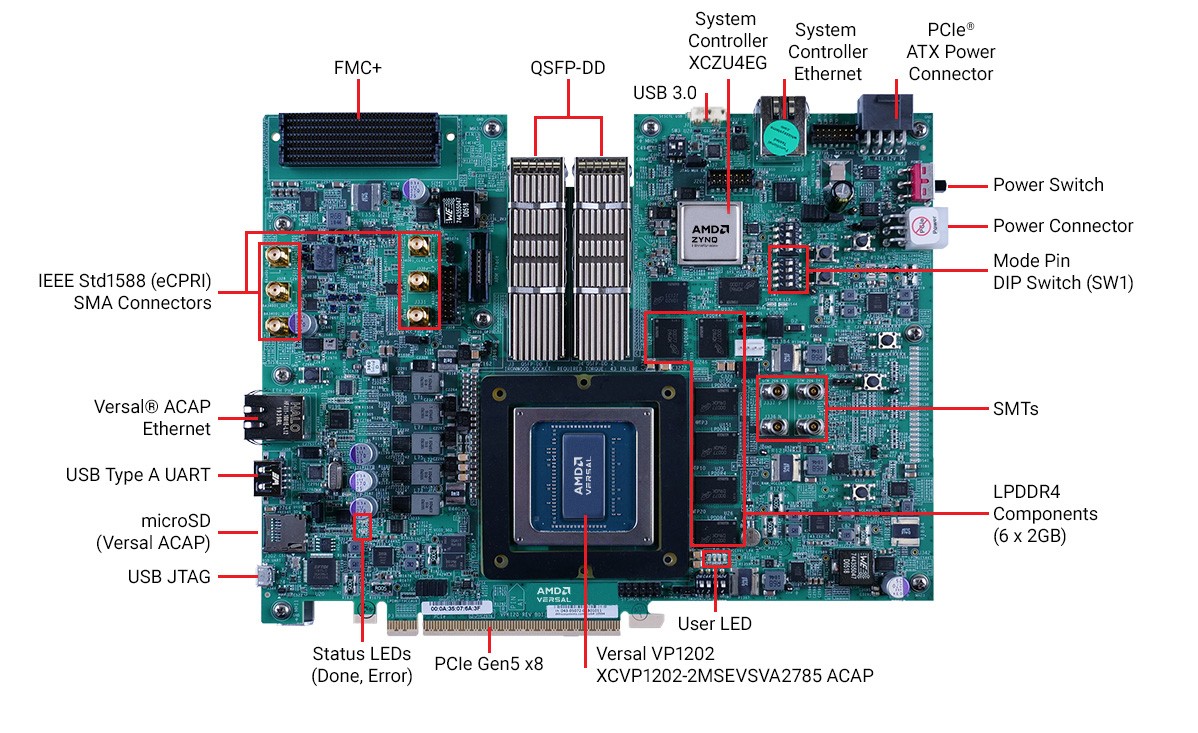

開發板特性
包含 Versal™ Premium XCVP1202-2MSEVSVA2785 自適應 SoC
| 開發板規格 | 值 |
|---|---|
| 長度 | 9.50 英寸(24.13 cm) (¾ PCIe 長度) |
| 高度 | 7.478 inches (18.994 cm) |
| 厚度 | 64.24 mil ±08% (1.632 mm ±10%) |
| PCIe® | PCIe 端點 16 信道邊緣連接器 |
| 工作環境溫度 | 0◦C to +45◦C |
| 存儲環境溫度 | -25◦C to +60◦C |
| 配置 | |
| JTAG | 是 |
| QSPI | ✓ |
| MicroSD | ✓ |
| 存儲器 | |
| LPDDR4 組件 | 6 x 2 GB @ 3900 Mb/s |
| MicroSD 插槽（Versal 器件） | 16 GB |
| 控製 I/O | |
| 用戶按鈕 | 7 |
| DIP 開關 | 4 |
| 用戶 LED | 4 |
| SYSMON | ✓ |
| 係統控製器 | ✓ |
| PMBUS | ✓ |
| 擴展連接器 | |
| VITA 57.4 FMC+ | 一個 (8 GTY) |
| PCIe Gen5x8* | 一個邊緣連接器 |
| 通信與網絡 | |
| USB JTAG | 1 |
| USB 3.0 | 1 |
| RJ-45 三速以太網接插件 | 2 |
| QSFP-DD | 2 |
| 時鍾 | |
| 可編程 LPDDR4 組件 | 1 |
| PCIe 參考時鍾 | 1 |
| 可編程 1588 eCPRI（SMA 連接器） | 6 |
| 可編程係統控製器 | 1 |
| 功耗 | |
| 180W (12V) 電源 | ✓ |
| 上電複位 | ✓ |
* VPK120 評估套件具有物理 x16 邊緣連接器，並根據是否使用 Overdrive 啟用兩種協議支持。
通過 Overdrive，VPK120 支持：Gen1/2/3/4x16 或 Gen5x8。
如果沒有 Overdrive，VPK120 支持：Gen1/2/3x16 或 Gen4x8。如果沒有 Overdrive，則不支持 Gen5。

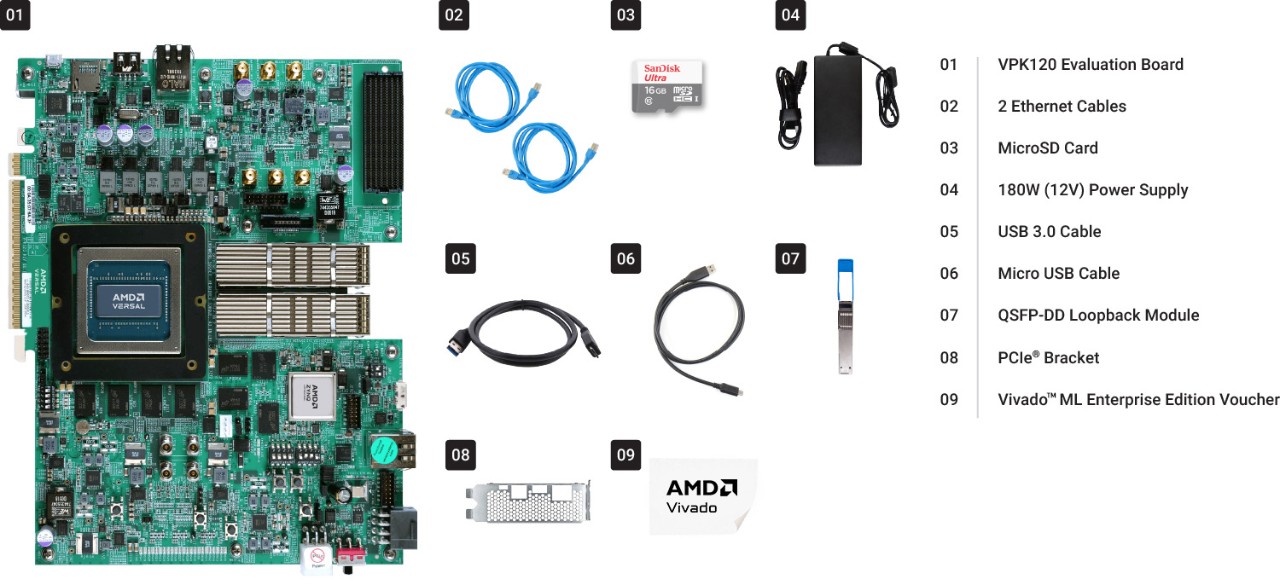

盒內組件
包含 Versal™ Premium XCVP1202-2MSEVSVA2785 自適應 SoC
資源
文件與教程
標題
日期
設計工具
- Vivado™ Design Suite：用於為 VPK120 開發板創建項目的 EDA 工具套件。節點鎖定及器件鎖定至 Versal™ Premium XCVP1202 器件，支持 1 年更新服務。
- Vitis™ 統一軟件平台：用於開發嵌入式軟件、調試 Versal 器件以及運行目標參考設計和示例設計的整套工具。
PetaLinux 工具、開發板支持軟件包和預構建映像
- 要通過修改構建定製 Linux 映像，請訪問 PetaLinux 工具頁麵，獲得安裝程序和最新開發板支持軟件包 (BSP)。
- 要使用無修改的 Linux 映像啟動，請下載 預構建 PetaLinux 映像。
使用 VPK120 啟動開發
有關使用 VPK120 進行原型設計和應用開發的信息，請參閱 Wiki 頁麵。
- 開發準備
- 開發板設置
- 運行 PetaLinux BSP 的預構建映像
