Versal AI Core 係列 VCK190 評估套件
發布者: AMD
VCK190 是首款 Versal™ AI Core 係列評估套件，可幫助設計者使用 AI 和 DSP 引擎開發解決方案，與當前服務器級 CPU 相比，這些解決方案可實現 100 倍以上的計算性能。憑借廣泛的連接選項和標準化開發流程，Versal AI Core series VC1902 自適應 SoC 為雲、網絡及邊緣應用提供該现金网博e百 組合中最高的 AI 推斷及信號處理吞吐量。
概述
现金网博e百 描述
VCK190 套件是首款 Versal™ AI Core 係列評估套件，可幫助設計者使用 AI 和 DSP 引擎開發解決方案，與當前服務器級 CPU 相比，該解決方案可提供超過 100 倍的計算性能。
VCK190 套件包含 Versal AI Core 係列 VC1902 器件，憑借廣泛的連接選項和標準化開發流程，在现金网博e百 組合中提供最佳的 AI 推斷及信號處理吞吐量。
VCK190 套件是一款理想的平台，支持從雲端到邊緣的高吞吐量人工智能推斷及信號處理應用，其中包括：
- 數據中心計算
- 5G 無線電與波束成形 (DFE)
- 電纜入口（頭端）
- 無線測試設備
- 汽車／ADAS 原型設計
- A&D 雷達、預警係統
主要特性與優勢
Versal AI Core 係列功能
- 搭載 Versal AI Core VC1902 器件
- 與現代服務器級 CPU 相比，AI 和 DSP 引擎可以將計算性能提升 100 倍以上
- 預置的合作夥伴參考設計助力快速完成原型設計
廣泛的連接選項，可實現快速的應用開發
- PCIe® Gen4 接口，適用於需要高性能計算的市場
- HDMI，麵向視頻處理應用
- SFP28 及 QSFP28 光學接口和適用於網絡的 RJ-45 以太網端口
- DDR4 和 LPDDR4 內存接口
- FMC 擴展連接器，支持多種可選的插件卡，包括相機傳感器和顯示器
協同優化的工具和調試方法
- Vivado™ design suite、Vitis™ 統一軟件平台、Vitis AI、AI 引擎工具
- 適用於高速調試、性能分析和事件跟蹤的 SmartLynq+ 模塊

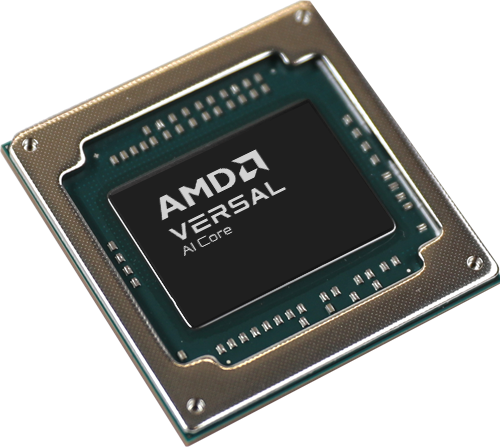

特色 AMD 器件
包含 Versal AI Core XCVC1902-2MSEVSVA2197 自適應 SoC
| AI 引擎 | 400 |
|---|---|
| DSP 引擎 | 1,968 |
| 係統邏輯單元 (K) | 1,968 |
| LUT 數 | 899,840 |
| 應用處理單元 | 雙核 Arm® Cortex®-A72 |
| 實時處理單元 | 雙核 Arm Cortex-R5F |
| 最大 I/O 引腳數 | 770 |
| 可編程 NoC 端口 | 28 |
| 集成型內存控製器 | 4 |
现金网博e百 信息

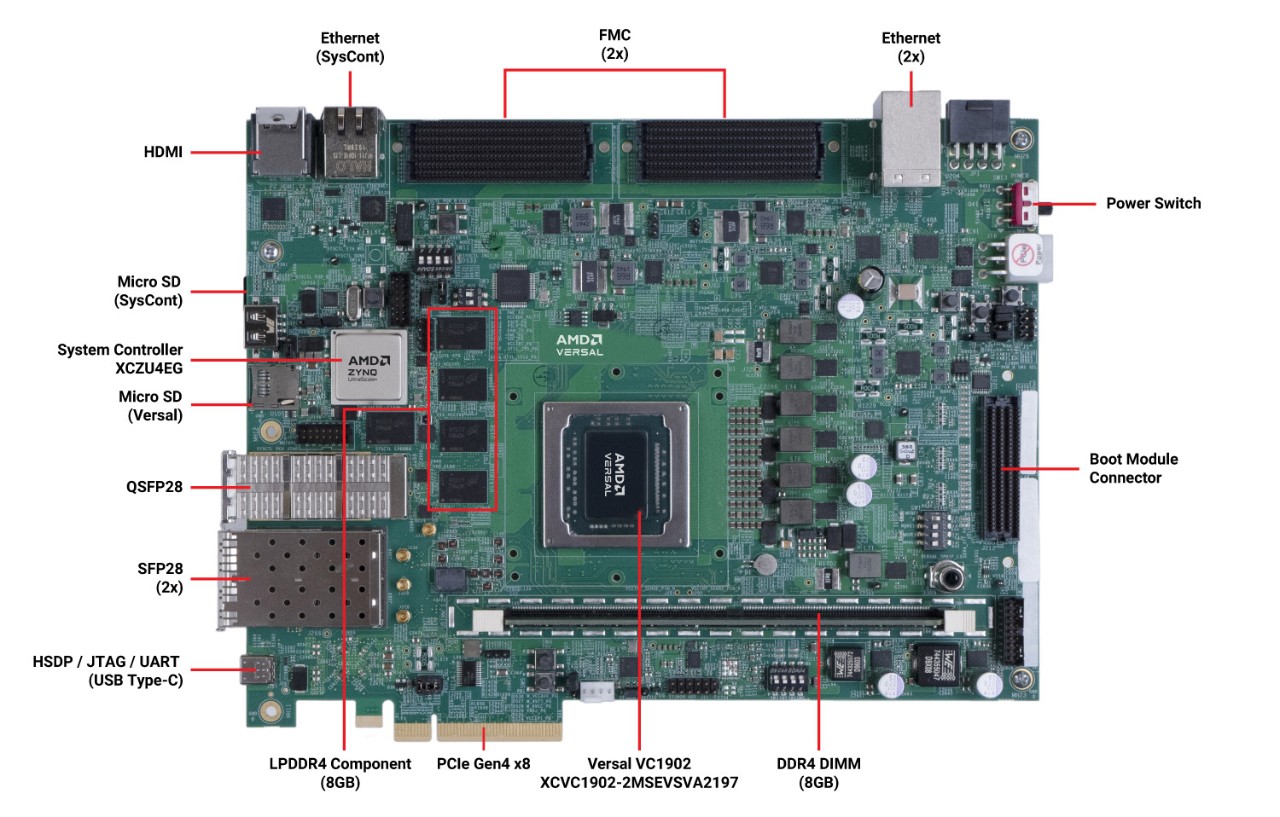

開發板特性
包含 Versal™ AI Core XCVC1902-2MSEVSVA2197 自適應 SoC
| 開發板規格 | 值 |
|---|---|
| 長度 | 9.50 英寸(24.13 cm) (¾ PCIe 長度) |
| 高度 | 7.477 inches (18.992 cm) |
| 厚度 | 66.87 mil ±10% (1.698 mm ±10%) |
| 工作環境溫度 | 0°C ~ +45°C |
| 存儲環境溫度 | -25°C~ +60°C |
| 配置 | |
| JTAG | 是 |
| QSPI | ✓ |
| MicroSD | ✓ |
| 存儲器 |
|
| DDR4 DIMM | 8 GB @ 3200 Mb/s |
| LPDDR4 組件 | 8 GB (4x16 Gb) @ 3900 Mb/s |
| MicroSD 插槽 | 16 GB |
| 控製 I/O | |
| 用戶按鈕 | 6 |
| DIP 開關 | 4 |
| 用戶 LED | 4 |
| SYSMON | ✓ |
| 係統控製器 | ✓ |
| PMBUS | ✓ |
| 擴展連接器 | |
| VITA 57.4 FMC+（每個接插件 12 個 GTY） | 2 |
| PCIe® Gen4 x8 | 1 |
| 通信與網絡 | |
| UART - USB 橋接器 | 1 |
| CAN-FD 插頭 | 1 |
| RJ-45 三速以太網接插件 | 3 |
| SFP28 | 2 |
| QSFP28 | 1 |
| 顯示 | |
| HDMI 視頻輸出 | 1 |
| HDMI 視頻輸入 | 1 |
| 時鍾 | |
| 可編程 DDR4 DIMM | 1 |
| 可編程 LPDDR4 組件 | 2 |
| PCIe 參考時鍾 | 1 |
| HDMI | 1 |
| 可編程 zSFP | 1 |
| 可編程 HSDP | 1 |
| 可編程 1588 eCPRI | 4 |
| 可編程係統控製器 | 1 |
| 功耗 | |
| 180W (12V) 電源 | ✓ |
| 上電複位 | ✓ |

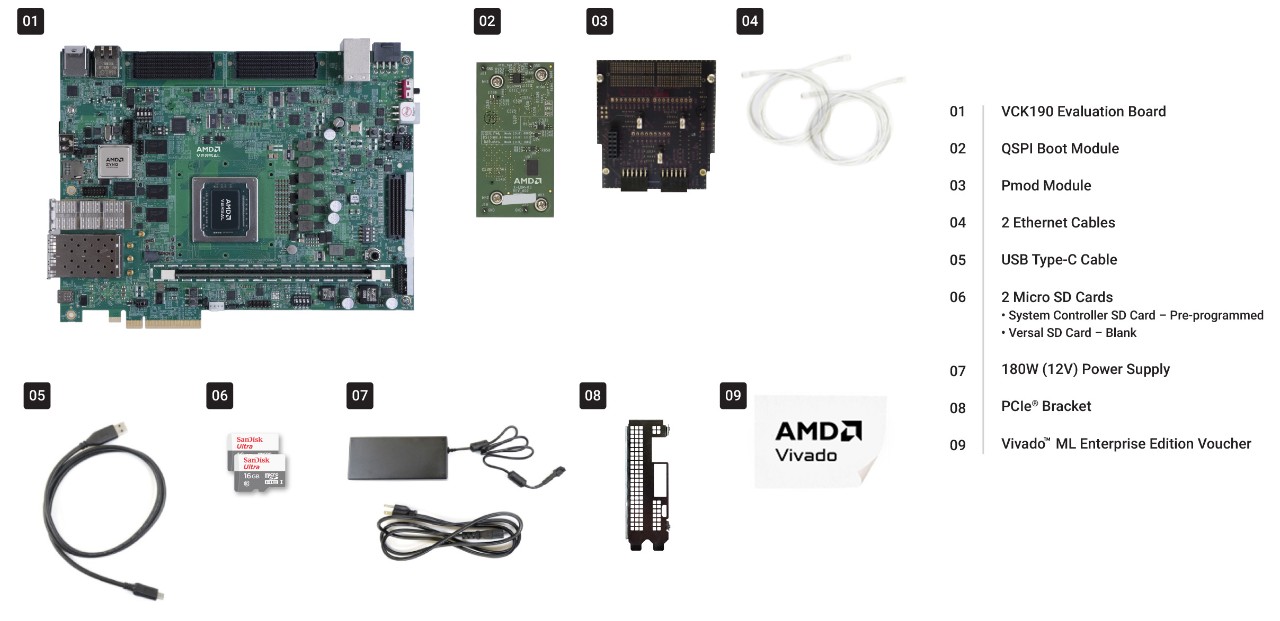

盒內組件
包含 Versal™ AI Core XCVC1902-2MSEVSVA2197 自適應 SoC
資源
文件與教程
標題
日期
設計工具
- Vivado™ Design Suite：用於為 VCK190 開發板創建項目的 EDA 工具套件。節點鎖定及器件鎖定至 Versal™ AI Core XCVC1902 器件，支持 1 年更新服務。
- Vitis™ 統一軟件平台：用於開發嵌入式軟件、調試 Versal 器件以及運行目標參考設計和示例設計的整套工具。
- Vitis™ Model Composer: 基於模型的設計工具，適用於 MathWorks MATLAB® 和 Simulink®，通過自動 代碼生成運用於 AI 引擎和可編程邏輯設計。
PetaLinux 工具、開發板支持軟件包和預構建映像
- 要通過修改構建定製 Linux 映像，請訪問 PetaLinux 工具頁麵，獲得安裝程序和最新開發板支持軟件包 (BSP)。
- 要使用無修改的 Linux 映像啟動，請下載 預構建 PetaLinux 映像。
使用 VCK190 啟動開發
有關使用 VCK190 進行原型設計和應用開發的信息，請參閱 Wiki 頁麵。
- 開發準備
- 開發板設置
- 運行 PetaLinux BSP 的預構建映像
- 運行 PetaLinux BSP 開箱即用示例
