Versal™ Prime 係列 VMK180 評估板支持 Versal Prime 係列 VM1802 自適應 SoC，其將軟件可編程芯片基礎架構與世界級計算引擎以及一係列連接選項相結合，可在廣泛的市場中加速各種工作負載。
VMK180 套件非常適合需要性能和靈活性的各種應用開發，如：
- 數據中心網絡與存儲加速
- SmartNIC
- 5G xHaul
- Nx100G 以太網與 OTN 網絡
- 通信測試設備
主要特性與優勢
Versal Prime 係列功能
- 搭載 Versal Prime VM1802 器件
- 利用預構建的係統基礎架構，通過可編程片上網絡 (NoC) 和集成外殼，快速構建差異化的硬件/軟件係統
廣泛的連接選項，可實現快速應用開發
- PCIe® Gen4 接口，適用於需要高性能計算的市場
- HDMI，麵向視頻處理應用
- SFP28 及 QSFP28 光學接口和適用於網絡的 RJ-45 以太網端口
- DDR4 和 LPDDR4 內存接口
- FMC 擴展連接器，支持多種可選的插件卡，包括相機傳感器和顯示器
協同優化的工具和調試方法
- Vivado™ Design Suite、Vitis™ 統一軟件平台
- 適用於高速調試、性能分析和事件跟蹤的 SmartLynq+ 模塊
特色 AMD 器件

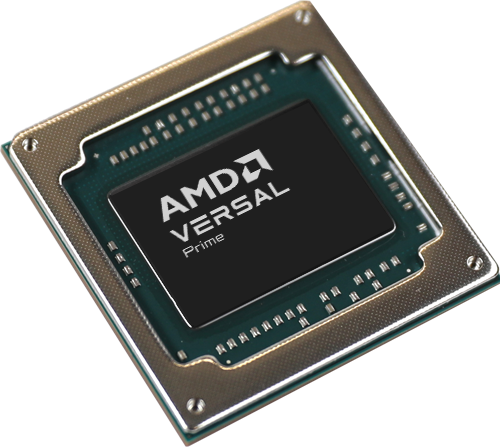

包含 Versal Prime XCVM1802-2MSEVSVA2197 自適應 SoC
| DSP 引擎 | 1,968 |
|---|---|
| 係統邏輯單元 (K) | 1,968 |
| LUT 數 | 899,840 |
| 應用處理單元 | 雙核 Arm® Cortex®-A72 |
| 實時處理單元 | 雙核 Arm Cortex-R5F |
| 最大 I/O 引腳數 | 770 |
| 可編程 NoC 端口 | 28 |
| 集成型內存控製器 | 4 |
现金网博e百 信息

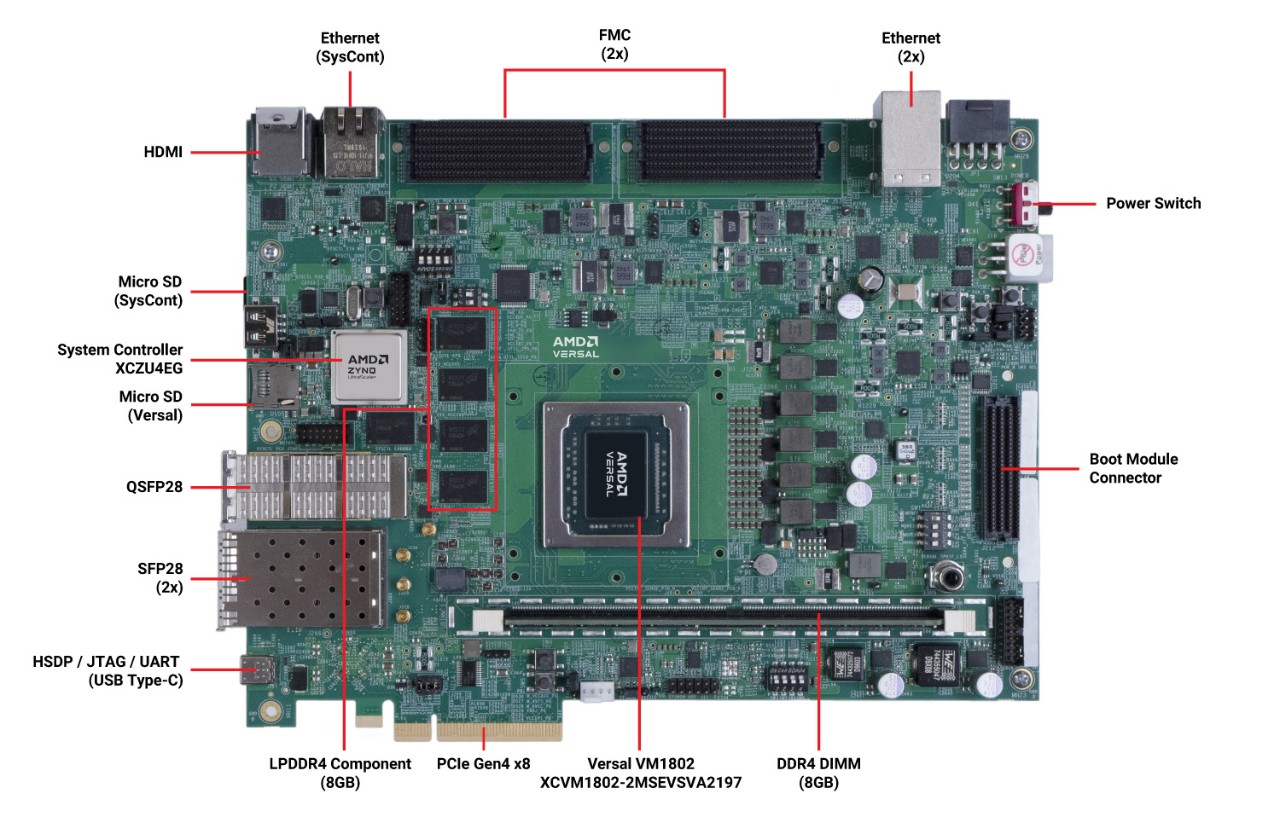

開發板特性
包含 Versal™ Prime XCVM1802-2MSEVSVA2197 自適應 SoC
| 開發板規格 | 值 |
|---|---|
| 長度 | 9.50 英寸(24.13 cm) (¾ PCIe 長度) |
| 高度 | 7.477 inches (18.992 cm) |
| 厚度 | 66.87 mil ±10% (1.698 mm ±10%) |
| 工作環境溫度 | 0°C ~ +45°C |
| 存儲環境溫度 | -25°C~ +60°C |
| 配置 | |
| JTAG | 是 |
| QSPI | ✓ |
| MicroSD | ✓ |
| 存儲器 |
|
| DDR4 DIMM | 8 GB @ 3200 Mb/s |
| LPDDR4 組件 | 8 GB (4x16 Gb) @ 3900 Mb/s |
| MicroSD 插槽 | 16 GB |
| 控製 I/O | |
| 用戶按鈕 | 6 |
| DIP 開關 | 4 |
| 用戶 LED | 4 |
| SYSMON | ✓ |
| 係統控製器 | ✓ |
| PMBUS | ✓ |
| 擴展連接器 | |
| VITA 57.4 FMC+（每個接插件 12 個 GTY） | 2 |
| PCIe® Gen4 x8 | 1 |
| 通信與網絡 | |
| UART - USB 橋接器 | 1 |
| CAN-FD 插頭 | 1 |
| RJ-45 三速以太網接插件 | 3 |
| SFP28 | 2 |
| QSFP28 | 1 |
| 顯示 | |
| HDMI 視頻輸出 | 1 |
| HDMI 視頻輸入 | 1 |
| 時鍾 | |
| 可編程 DDR4 DIMM | 1 |
| 可編程 LPDDR4 組件 | 2 |
| PCIe 參考時鍾 | 1 |
| HDMI | 1 |
| 可編程 zSFP | 1 |
| 可編程 HSDP | 1 |
| 可編程 1588 eCPRI | 4 |
| 可編程係統控製器 | 1 |
| 功耗 | |
| 180V (12V) 電源 | ✓ |
| 上電複位 | ✓ |

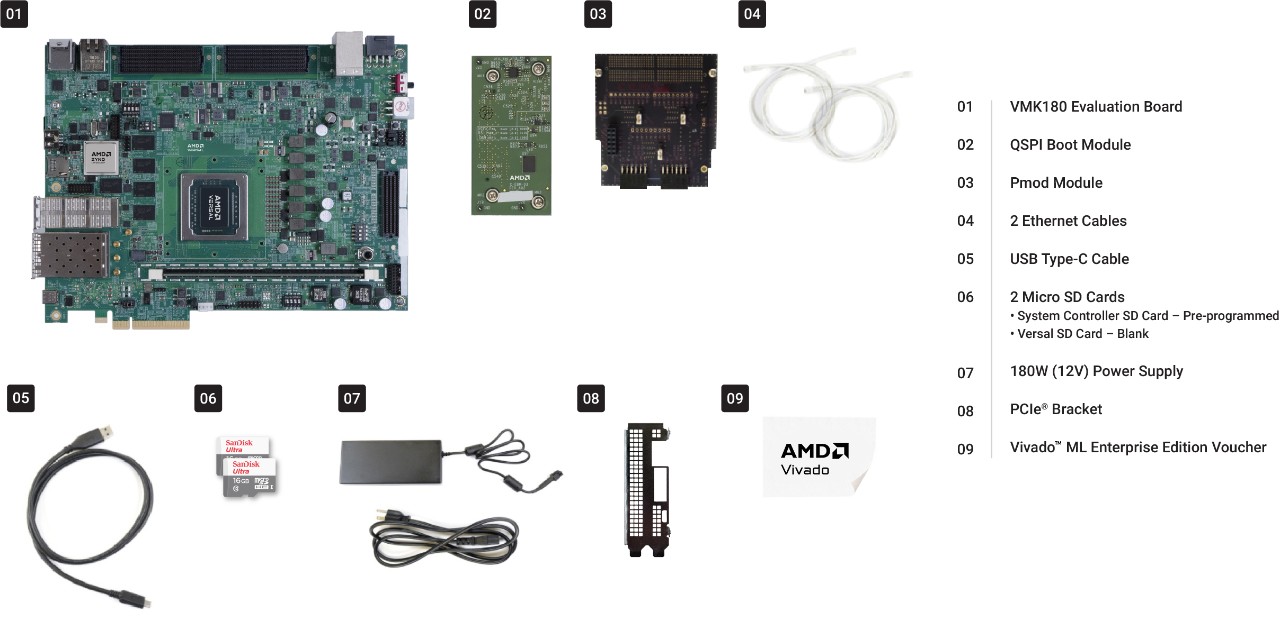

盒內組件
包含 Versal™ Prime XCVM1802-2MSEVSVA2197 自適應 SoC
資源
文件與教程
標題
日期
設計工具
- Vivado™ Design Suite：用於為 VMK180 開發板創建項目的 EDA 工具套件。節點鎖定及器件鎖定至 Versal® Prime XCVM1802 器件，支持 1 年更新服務。
- Vitis™ 統一軟件平台：用於開發嵌入式軟件、調試 Versal 器件以及運行目標參考設計和示例設計的整套工具。
PetaLinux 工具、開發板支持軟件包和預構建映像
- 要通過修改構建定製 Linux 映像，請訪問 PetaLinux 工具頁麵，獲得安裝程序和最新開發板支持軟件包 (BSP)。
- 要使用無修改的 Linux 映像啟動，請下載 預構建 PetaLinux 映像。
使用 VMK180 啟動開發
有關使用 VMK180 進行原型設計和應用開發的信息，請參閱 Wiki 頁麵。
- 開發準備
- 開發板設置
- 運行 PetaLinux BSP 的預構建映像
