SP701 評估套件配備業界最佳性能功耗比 Spartan®-7 FPGA，適用於需要傳感器融合的設計，如工業網絡、嵌入式視覺和汽車等應用。SP701 通過 Pmods 和 FMC 連接器提供高 I/O 可用性和 I/O 擴展，使其成為 Spartan-7 FPGA 用戶最大的 IP 開發平台。所包含的 XC7S100 FPGA 是 Spartan-7 係列中密度最大的器件。XC7S100 擁有 102K 邏輯單元和 400 個 I/O 引腳，可將可擴展連接與高處理能力進行配對，所有這些都通過統一封裝提供，是邊緣應用的理想選擇。
傳感器密集型應用的連接功能

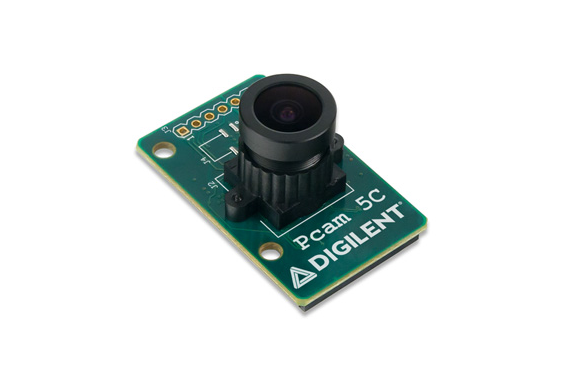

- 視頻接口包括 MIPI CSI、DSI 和 HDMI
- 可通過 Pmods 和 FPGA 夾層卡 (FMC) 接口擴展的 I/O
- 工業網絡的雙以太網
采用最大 Spartan-7 器件實現業界一流的性能和靈活性
- 經過精心構建，可通過所提供的 400 個 I/O 引腳實現連接功能
- 可在業界最廣泛的成本優化型现金网博e百 組合中擴展
主要特性與優勢
簡單易用的嵌入式應用軟處理器選項
- 預先配置的 MicroBlaze™ 應用處理器、實時處理器和微控製器示例設計，具有高達 200DMIPS 的處理能力
- 提供 Arm® Cortex®-M1 和 Cortex-M3DesignStart FPGA
支持免費 Vivado® HL WebPACK™ 版本
- 包括用於 C 語言編譯和調試的 Xilinx 軟件開發套件 (XSDK)
- 可通過拖放外設便捷定製設計
特色 Xilinx 器件
包含 Spartan-7XC7S100FPGA
| 係統邏輯單元 | 102,400 |
|---|---|
| 存儲器 | 1,100Kb DRAM、4,320Kb 塊 RAM |
| DSP slice | 160 |
| 最大 I/O 引腳數 | 400 |
| 其它功能 | 8 個時鍾管理塊 (1MMCM + 1 PLL) |
| 1 個模數轉換器 (XADC) | |
| 1 個配置 AES / HMC 模塊 |
现金网博e百 信息

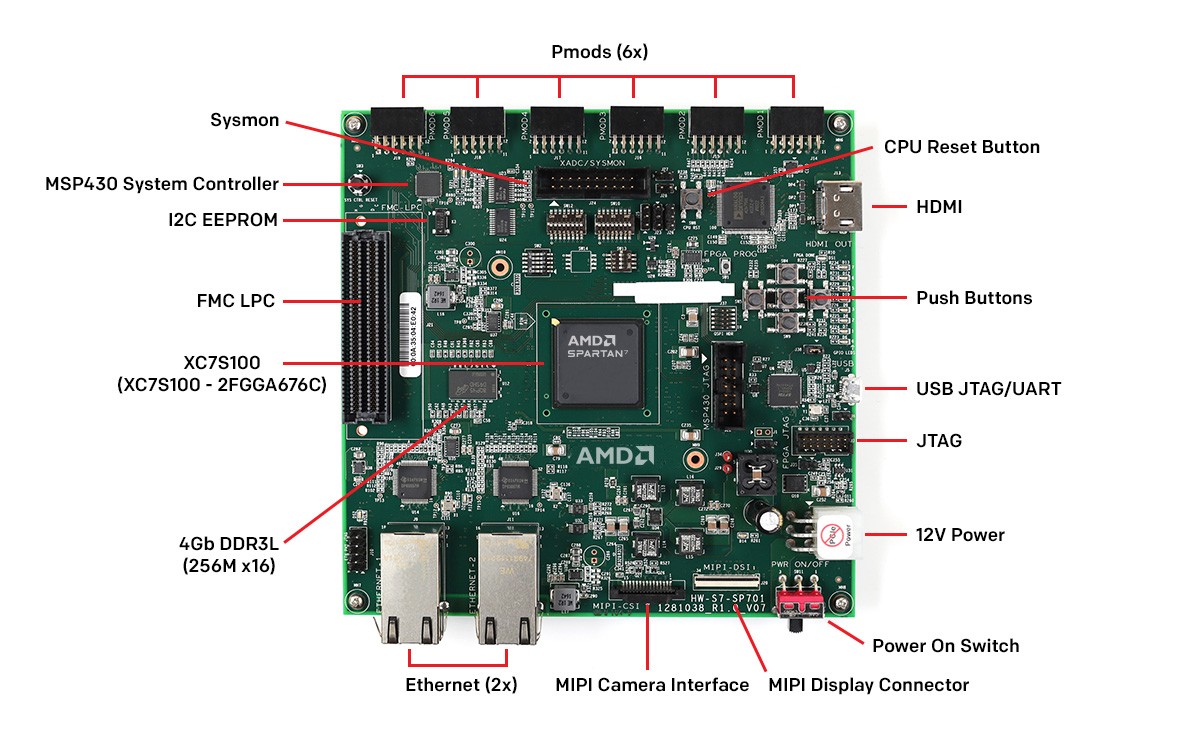

開發板特性
包含 Spartan®-7XC7S100FPGA
| 開發板規格 | 值 |
|---|---|
| 長度 | 6 inch (152.4 mm) |
| 高度 | 6 inch (152.4 mm) |
| 厚度 (+/-5%) | 0.088 inch (2.24 mm) |
| 工作環境溫度 | 0◦C ~ +45◦C |
| 存儲環境溫度 | -25◦C ~ +60◦C |
| 配置 | |
| JTAG | 是 |
| SPI | ✓ |
| QSPI | ✓ |
| 存儲器 | |
| DDR3L | 4Gb (256M x 16) |
| Quad-SPI Flash | 1Gb |
| I2C EEPROM | 32Kb |
| 控製 & I/O | |
| 用戶按鈕 | 5 |
| DIP 開關 | 16 |
| 用戶 LED | 8 |
| 係統控製器 | ✓ |
| PMBUS | ✓ |
| 擴展連接器 | |
| VITA 57.1 FMC LPC | 1 |
| Pmod 插頭 | 6 |
| 通信與網絡 | |
| UART - USB 橋接器 | 1 |
| RJ-45 三速以太網接插件 | 2 |
| 顯示 | |
| HDMI 視頻輸出 | 是 |
| MIPI-CSI 攝像頭接口 | 是 |
| MIPI-DSI 顯示屏接口 | 是 |
| 時鍾 | |
| I2C 可編程時鍾 | ✓ |
| 電源 | |
| 12V 牆上適配器 | ✓ |

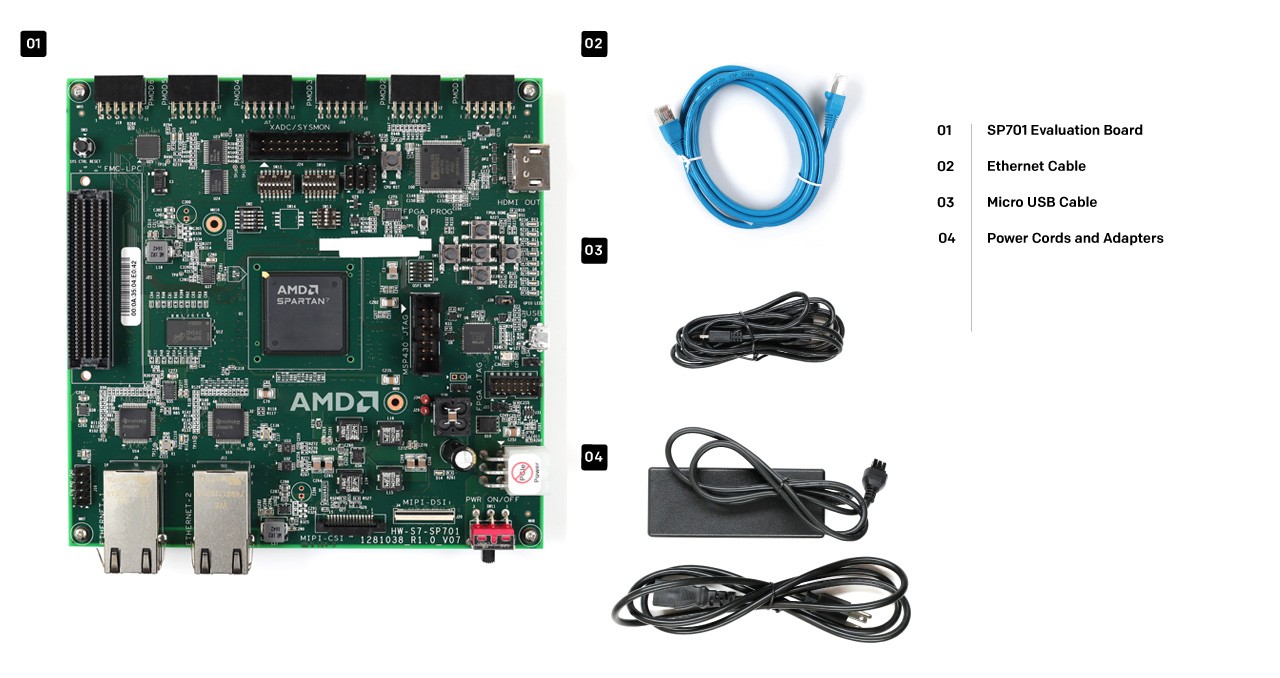

盒內組件
包含 Spartan®-7XC7S100FPGA
資源
標題
日期
設計工具
| 名稱 | 說明 | 許可證類型 |
|---|---|---|
| Vivado® Design Suite: System Edition | Xilinx Vivado Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速全麵可編程器件的設計效率。 | 節點鎖定及器件鎖定至 XC7S100 FPGA，支持 1 年更新 |
| Xilinx SDK | 針對 Xilinx 平台提供全麵的嵌入式軟件開發及調試工具套件 | 包含 |
| PetaLinux 工具 | 將 Linux 操作係統配置、構建和部署至 Xilinx 平台。 | 包含 |
IP 核
| 名稱 | 描述 | 許可證類型 |
|---|---|---|
| MIPI | MIPI CSI (RX/TX) 和 MIPI DSI (TX) | 節點鎖定及器件鎖定至 XC7S100 FPGA，支持 1 年更新 |
| Ethernet MAC (TEMAC) | 10/100/1000Mb/s 三模以太網 MAC IP | 節點鎖定及器件鎖定至 XC7S100 FPGA，支持 1 年更新 |
| 存儲接口生成器 (MIG) | 存儲器接口發生器 (MIG) 是一款用於為賽靈思 FPGA 生成存儲器控製器和接口的免費軟件工具。 | 包含 |
其他工具、IP 和資源
| 提供商 | 现金网博e百 類別 | 項目 | 描述 |
|---|---|---|---|
| 開源 | 軟件工具 | TeraTerm | 眾多終端仿真器之一，用於實現 PC 與評估套件的串行連接。 |
