  3. Xilinx Artix-7 FPGA AC701 評估套件
點擊放大圖片

Xilinx Artix-7 FPGA AC701 評估套件

by: Xilinx, Inc

Artix®-7 FPGA AC701 評估套件包含擁有領先單位功耗係統性能的 Artix-7 係列，快速滿足成本敏感型應用。

  • 價格:$1,554.00
  • 现金网博e百 編號:EK-A7-AC701-G
  • 交付周期:20 周
  • 器件支持:
    • Artix-7
Buy

概述

现金网博e百 描述

Artix®-7 FPGA AC701 評估套件包含擁有領先單位功耗係統性能的 Artix-7 係列，快速滿足成本敏感型應用。該套件包含硬件、設計工具、 IP 核 以及預驗證參考設計的所有基本元件。此外，該套件還包含一個可實現高性能串行連接功能和高級存儲接口 的目標參考設計，擁有 Northwest Logic DMA engine 完整許可。

主要性能和優勢

  • 實現優化，以使用 Artix-7 FPGA 為成本敏感型應用提供快速原型設計
  • 硬件、設計工具、IP、以及預驗證參考設計
  • 使用 PCI Express® x4 Gen2 演示高性能數據傳輸係統
  • 使用連接於 AXI 接口的 Northwest Logic DMA engine 實現的參考設計
  • 擁有 1GB DDR3 SODIM（達 533MHz / 1066Mbps） 的的高級存儲接口
  • 在 FMC、SFP & SMA 上實現 GTP 端口的高性能串行連接
  • 支持包含 MicroBlaze、soft 32bit RISC 的嵌入式處理
  • 使用 10-100-1000 Mbps Ethernet (RGMII) 開發網絡應用
  • 使用 HDMI 輸出實現視頻顯示應用
  • 擴展 I/O，包含 FPGA Mezzanine Card (FMC) 接口

特色 Xilinx 器件

包含符合 ROHS 規範的 AC701 套件，包括XC7A200T-2FBG676C FPGA

邏輯單元 215,360
DSP slice 740
存儲器 13,140
GTP 6.6Gb/s 收發器 16
I/O 引腳 14.500
Artix-7 FPGA Chip

现金网博e百 信息

規格

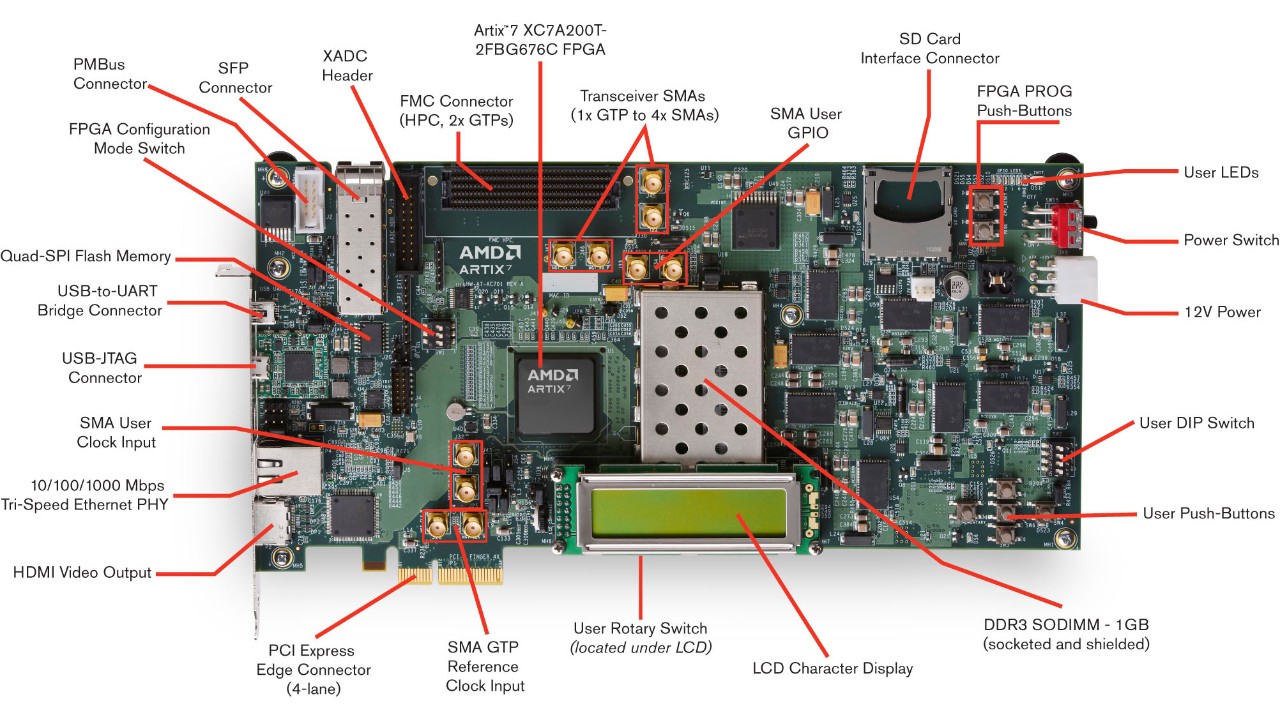

開發板特性

包含Artix-7 FPGA AC701 評估套件

ek-a7-ac701-g-base-board

時鍾技術

  • 固定的振蕩器，帶有差分 200MHz 輸出
  • 用作 FPGA “係統”時鍾
  • 用戶可編程 (IIC) 差分振蕩器 (範圍: 10MHz - 810 MHz、156.250 MHz 默認)
  • 差分 SMA 時鍾輸入
  • 差分 SMA GTP 參考時鍾輸入
  • 抖動減弱時鍾
  • 用於支持 CPRI/OBSAI 應用，從一個用戶提供的 SFP/SFP+模塊執行時鍾修複

擴展連接器

  • FMC-HPC (局部分布) 連接器
  • GTP 收發器 (x2) 、 116 個單端或 58 個差分 (34 LA & 24 HA) 用戶定義信號
  • VADJ 可支持 1.8V、 2.5V (默認) 或 3.3V
  • PMOD (1x6 0.1" 頭)

通信與網絡

  • 10/100/1000 Mbps Ethernet (RGMII)
  • SFP cage
  • 帶有4個 SMA 接口的 GTP 端口（TX、RX）
  • UART 至 USB 的橋接器
  • PCI Express 4-通道邊緣連接器

配置

  • 板上 JTAG 配置電路通過 USB 實現配置
  • JTAG 頭與 Xilinx 下載電纜一起使用，如平台電纜 USB II
  • Quad SPI Flash: 32MB (256Mb)

控製 & I/O

  • 個用戶按鈕開關 (x5)
  • 用戶 DIP 開關 (4-位)
  • SMA 用戶 I/O (Diff Pair)
  • AMS FAN 頭 (2 個 I/O)
  • 7 個通過 LCD 頭獲得的 I/O 管腳

存儲器

  • DDR3 SODIMM 1GB 達 533MHz / 1066Mbps
  • Quad SPI Flash: 32MB (256Mb)
  • IIC EEPROM: 8Kb
  • SD 卡槽

顯示

  • HDMI 視頻輸出
  • LCD 顯示 (2x16)
  • 用戶 LED (x4)

功耗

  • AC 功耗適配器 (12V) 或 ATX

模擬

  • XADC 頭
附件

附件

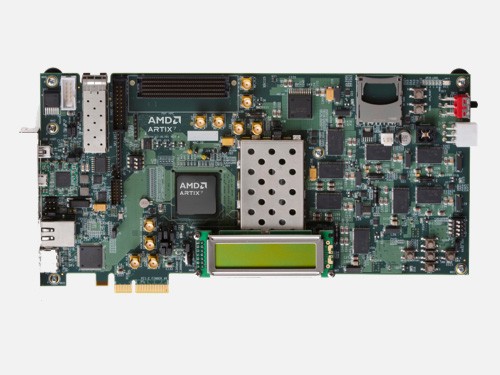

AC701 評估板

包含 XC7A200T-2FBG676C FPGA

整套 Vivado® Design Suite: Design Edition

Artix-7 XC7A200T FPGA 節點鎖定 & 器件鎖定，包含 1 年更新及3d狮王轮盘游戏下载

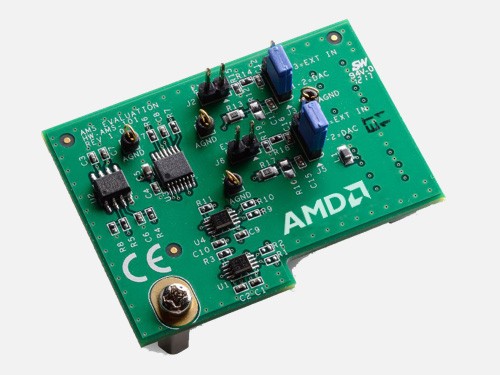

AMS 101 評估卡

以太網電纜

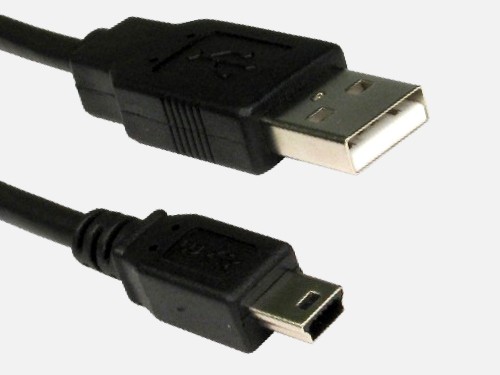

Mini USB 線纜

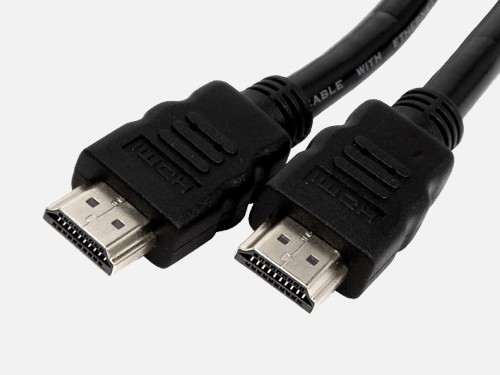

HDMI 線纜

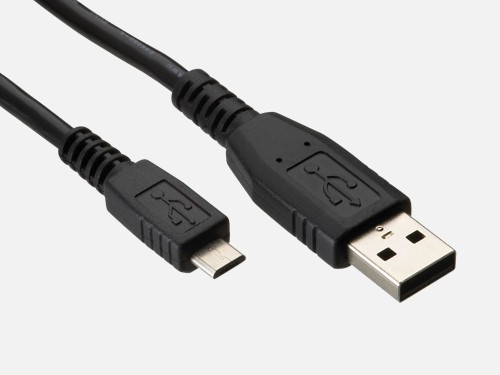

Micro USB 線纜

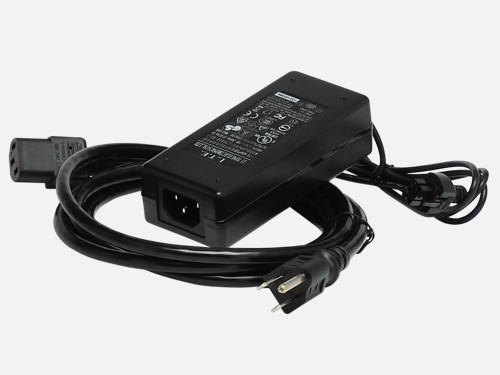

電源

資源

技術文檔

Filter Documentation

步驟 1：開發板修訂

步驟 2 ：工具修訂

    步驟 3: 顯示文檔

    點擊更新搜索結果表
    工具 & IP

    設計工具

    名稱 描述 許可證類型
    Vivado Design Suite: Design Edition Xilinx Vivado® Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 Artix-7 XC7A200T FPGA 節點鎖定 & 器件鎖定，包含 1 年更新及3d狮王轮盘游戏下载

    IP 核

    名稱 描述 許可證類型
    PCI Express DMA Engine
    (Northwest Logic)    		 Northwest Logic PCI Express DMA 後端核 麵向 Northwest Logic DMA 的硬件超時許可通過 AXI DMA 後端接口實現，並僅限於該接口
    >>了解更多
    存儲接口生成器 (MIG) 存儲器接口發生器 (MIG) 是一款用於為賽靈思 FPGA 生成存儲器控製器和接口的免費軟件工具。 免費 IP
