概述
现金网博e百 描述
VEK280 評估套件是一款基於 Versal AI Edge 係列 VE2802 器件的全新評估平台。VEK280 評估板主要麵向 AIE-ML 應用，支持更高的計算性能、更低的時延，以及由 Versal AI Edge 係列器件實現的更高級別的集成。作為自適應 SoC，Versal AI Edge 係列允許開發人員快速發展其傳感器融合和 AI 算法，並利用可擴展器件係列實現從邊緣到端點的不同性能及電源配置。
作為評估平台，VEK280 開發板支持評估和開發基於 Versal AI Edge 係列的應用。VEK280 開發板不適合用於批量生產，並且不需要完全的可靠性和生產資格。
視覺
- AI Edge Box
- 機器視覺相機
- 醫療成像器件
汽車
- 邊緣傳感器（例如雷達、LiDAR、視覺）
- 域控製器卸載
- 傳感器處理、聚合和融合
工業
- 協作機器人
- 融合網絡
- 工業級 PC
航空航天和軍用现金网博e百
- 無人機
- MILCOM 無線電
- 數據和信號處理係統
主要功能與優勢
- 經過優化，支持 Versal AI Edge 係列的應用開發
- 與領先 GPU 1 相比，每瓦功耗可提供 4 倍的 AI 性能
- 集成型視頻解碼器單元支持 H.264/H.265
- HDMI 2.1 視頻輸入輸出
- PCIe® Endpoint Gen4x16
- 2x CAN-FD 總線
- 12 GB（6x 2GB、32 位）、192 位 LPDDR4 組件
- 用於 I/O 擴展的 1x FPGA 夾層卡 (FMC+) 接口；8x GTYP 收發器
- 1x SFP28 模塊
特色 AMD 器件

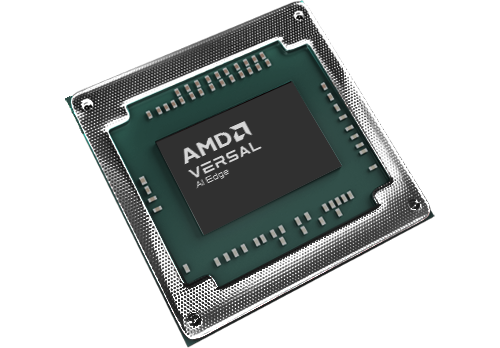

支持 Versal AI Edge XCVE2802-2MSEVSVH1760 自適應 SoC
| AI Engine-ML 塊 | 304 |
|---|---|
| DSP 引擎 | 1,312 |
| 係統邏輯單元 (K) | 1,139 |
| LUT 數 | 520,704 |
| 可編程 NoC 端口 | 21 |
| 應用處理單元 | 雙核 Arm® Cortex®-A72 |
| 實時處理單元 | 雙核 Arm Cortex-R5F |
| 總體 AI 計算 (INT8) | 228 TOPS |
| GTYP 收發器 | 32 2 |
| PCIe® w/DMA (CPM) | 1 x Gen4x16 |
| PCI Express | 4 x Gen4x8 |
| 40G 多速率以太網 MAC | 2 |
| 視頻解碼器引擎 (VDE) | 4 |
1. Versal AI Edge VE2802 與 Jetson AGX Xavier (MAX N-Mode)、ResNet50 224x224，批量 = 1
2. 16 GTYP 收發器僅在使用 PCI Express 時用於 CPM5。
现金网博e百 信息

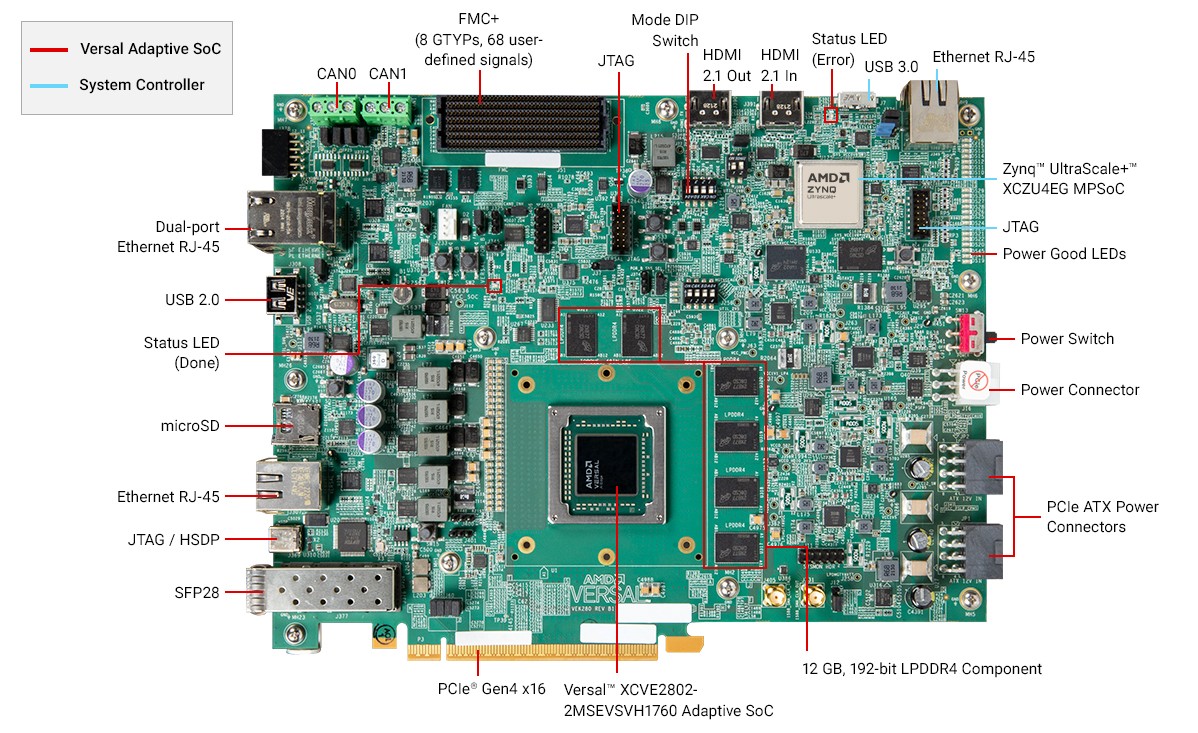

開發板特性
支持 Versal™ AI Edge XCVE2802-2MSEVSVH1760 自適應 SoC
| 開發板規格 | 值 |
|---|---|
| 高度 | 9.47 inches (24.05 cm) |
| 長度 | 7.34 inches (18.64 cm) |
| 厚度 | 64.55 mil ±08% (1.6396 mm ±10%) |
| 工作環境溫度 | 0◦C to +45◦C |
| 存儲環境溫度 | -25◦C to +60◦C |
| 配置 | |
| JTAG | ✓ |
| OSPI | ✓ |
| MicroSD | ✓ |
| 存儲器 | |
| LPDDR4 組件 | 12 GB（6x 2 GB、32 位）、192 位（3700 Mb/s） |
| 控製 I/O | |
| 用戶按鈕 | 2 |
| DIP 開關 | 4 |
| 用戶 LED | 4 |
| SYSMON | ✓ |
| 係統控製器 | ✓ |
| PMBUS | ✓ |
| 擴展連接器 | |
| VITA 57.4 FMC+ | 8 個 GTYP、68 組用戶定義信號 |
| PCIe® Gen4x16 | 1 |
| PMOD（12 引腳） | 1 |
| 通信與網絡 | |
| UART - USB 橋接器 | 1 |
| CAN-FD 總線 | 2 |
| RJ-45 三速以太網接插件 | 2 (PL); 1 (PS); 1 (SysCtrl) |
| SFP28 | 1 |
| 顯示 | |
| HDMI 2.1 Video Output | 1 |
| HDMI 2.1 Video Input | 1 |
| 時鍾 | |
| 可編程 LPDDR4 組件 | 1 |
| 可編程 SFP | 1 |
| 可編程 FMC+ | 1 |
| PCIe 時鍾緩存 | 1 |
| HDMI | 1 |
| 1588 時鍾 | 電路板上 25 MHz（主模式） 外部（從模式） |
| 係統控製器參考時鍾（固定） | 1 |
| 156.25 MHz HSDP（固定） | 1 |
| 功耗 | |
| 180W (12V) 電源 | ✓ |
| 上電複位 | ✓ |

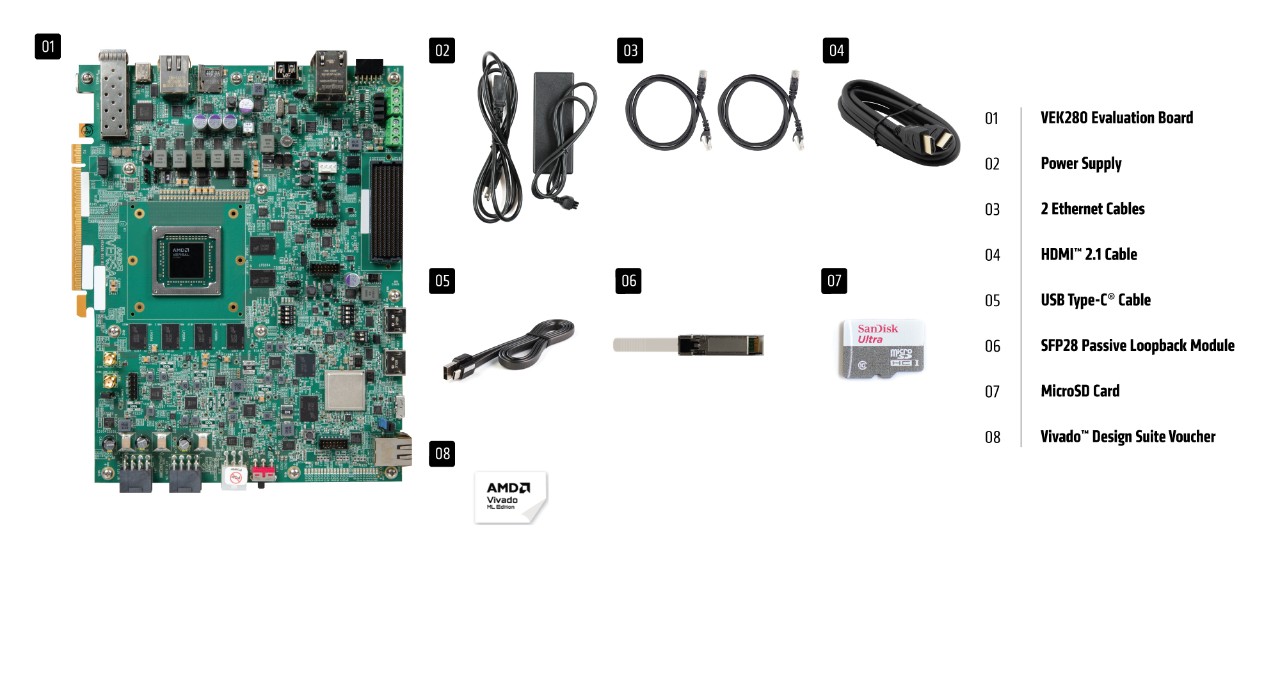

盒內組件
支持 Versal AI Edge XCVE2802-2LSEVSVH1760 自適應 SoC
資源
文件與教程
標題
日期
設計工具
- Vivado™ Design Suite: 用於為 VEK280 開發板創建項目的 EDA 工具套件。節點鎖定及器件鎖定至 Versal™ Premium XCVE2802 器件，支持 1 年更新服務。
- Vitis™ 統一軟件平台：用於開發嵌入式軟件、調試 Versal 器件以及運行目標參考設計和示例設計的整套工具。
PetaLinux 工具、開發板支持軟件包和預構建映像
- 要通過修改構建定製 Linux 映像，請訪問 PetaLinux 工具頁麵，獲得安裝程序和最新開發板支持軟件包 (BSP)。
- 要使用無修改的 Linux 映像啟動，請下載 預構建 PetaLinux 映像。
使用 VEK280 啟動開發
有關使用 VEK280 進行原型設計和應用開發的信息，請參閱 Wiki 頁麵。
- 開發準備
- 開發板設置
- 運行 PetaLinux BSP 的預構建映像
