ZCU102 評估套件可幫助設計人員快速啟動麵向汽車、工業、視頻以及通信應用的設計。該套件具有基於 Xilinx 16nm FinFET+ 可編程邏輯架構的 Zynq® UltraScale+™ MPSoC 器件，提供一款四核 ARM® Cortex®-A53、雙核 Cortex-R5F 實時處理器以及一款 Mali™-400 MP2 圖像處理單元。ZCU102 支持所有可實現各種應用開發的主要外設及接口。
主要性能和優勢
- 經過優化，可采用 Zynq Ultrascale+ MPSoC 快速進行應用原型設計
- DDR4 SODIMM — 4GB 64 位、支持 ECC，與處理器子係統 (PS) 相連
- DDR4 組件 – 512MB 16 位，與可編程邏輯 (PL) 相連
- PCIe® 根端口 Gen2x4、USB3、顯示端口與 SATA
- 4 個以太網 SFP+ 接口
- 兩個用於 I/O 擴展的 FPGA 夾層卡 (FMC) 接口，包括 16 個 16.3Gb/s GTH 收發器和 64 個用戶定義差分 I/O 信號
特色 Xilinx 器件
包含Zynq UltraScale+ XCZU9EG-2FFVB1156 MPSoC
| 係統邏輯單元 (K) | 600 |
|---|---|
| 內存 (Mb) | 32.1 |
| DSP Slice | 2,520 |
| 最大 I/0 引腳 | 328 |
现金网博e百 信息

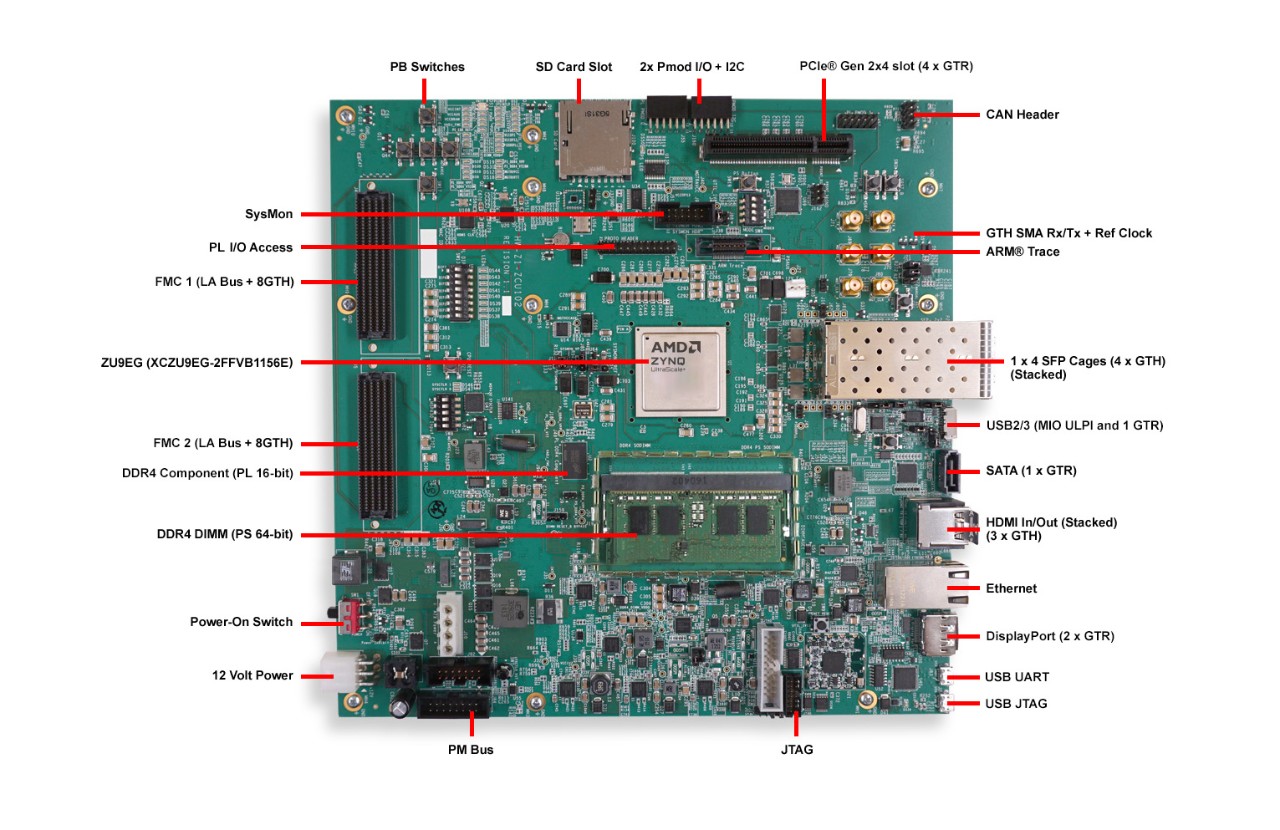

開發板特性
包含ZCU102 評估板
配置
- 板上 JTAG 配置電路通過 USB 實現配置
- 雙路 Quad-SPI 閃存
- 從 SD 卡啟動
存儲器
- PS 4GB DDR4 64-bit SODIMM w/ ECC
- 1200MHz / 2400Mbps DDR PL 512MB DDR4 組件內存 ([256 Mb x 16] 器件)
- 8KB IIC EEPROM
- 雙 64MB Quad SPI 閃存
- SD 卡槽
控製 & I/O
- 6 個方向按鈕 (5 個 PL、1 個 PS)
- DIP 開關 (8x PL)
- 麵向電源、時鍾、SD 卡和 I2C 總線切換的 PMBUS 及係統控製器 MSP430
- USB2/3 (MIO ULPI 和 1 GTR)**
擴展連接器
- 2 個 FMC-HPC 接插件 (16 個 GTH 收發器、 64 個差分用戶定義信號)
- 2x PMOD 數據頭
- IIC
通信與網絡
- RGMII 的 10、100 或 1000 Mb/s 通信串行 GMII 接口 - 支持 1 Gb / s SGMII 接口
- 4x SFP+ cage
- SMA GTH 支持 (4 個 SMA Tx/Rx 接插件)
- UART 至 USB 的橋接器
- RJ45 以太網接插件
- SATA (1 x GTR)**
- PCIe Gen2x4 Root Port**
顯示
- HDMI 視頻輸入輸出 (3 GTH)
- 驅動 HDMI 輸出接插件的外部重定時器器件
- 9 個 GPIO 用戶 LED (8 個 PL、1 個 PS)
- VESA DisplayPort 1.2 數據源專用控製器在 1.62 Gb/s、2.70 Gb/s 或 5.40 Gb/s 下支持達兩個通道的主鏈路數據。
時鍾技術
- 可編程時鍾
- 係統時鍾、用戶時鍾, 抖動減弱時鍾
- 2x SMA MGT 輸入時鍾
功耗
- 12V 插牆式適配器或 ATX
** 開關支持 PCIe 根端口 ，或支持 SATA、USB2/3 和 DisplayPort
附件

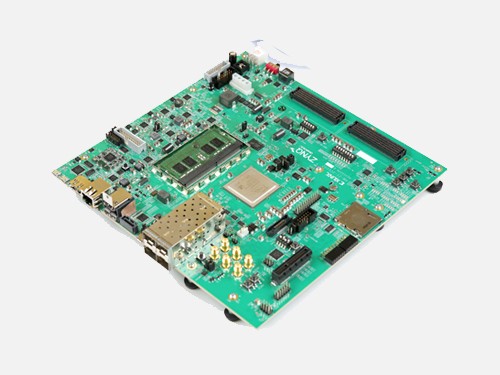

ZCU102 評估板
包含 Zynq UltraScale+ XCZU9EG-2FFVB1156 MPSoC
訪問一整套 Vivado® Design Suite: Design Edition
節點鎖定及器件鎖定 XCZU9EG

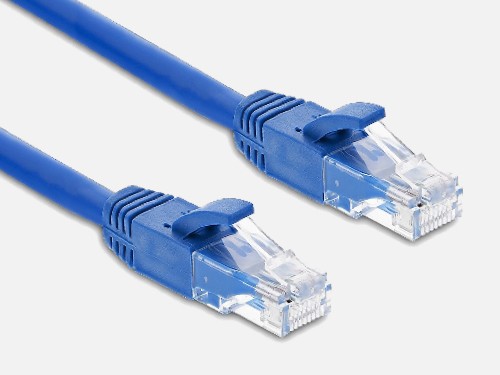

以太網電纜

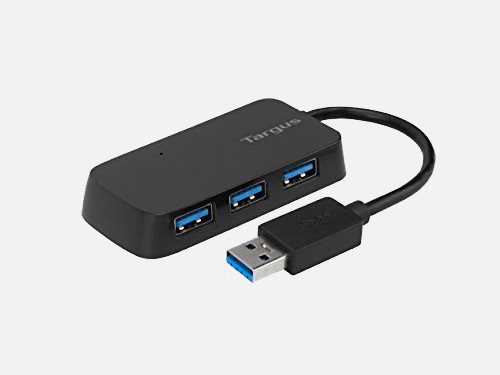

Targus USB-3

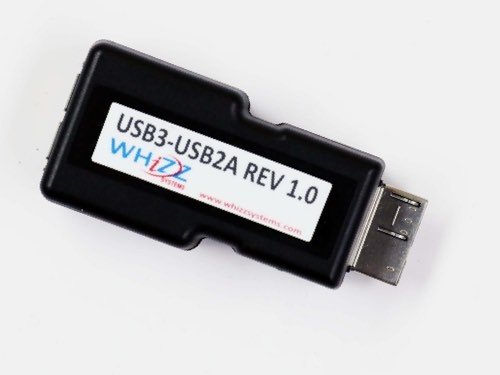

USB3 適配器

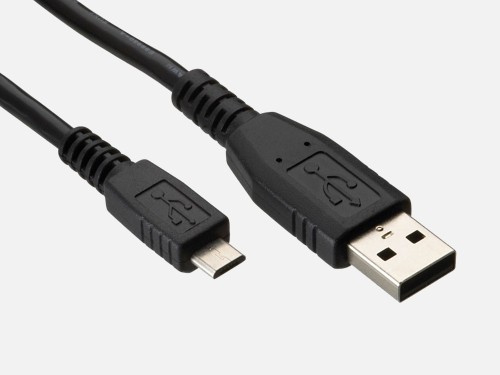

USB Micro 電纜

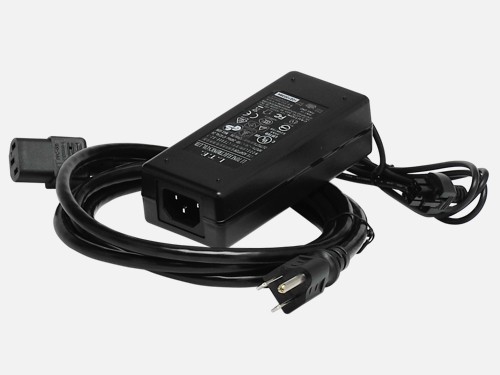

電源電線和適配器
訪問 SDSoC 環境
使用 C, C++ 或 OpenCL 開發完整的 Zynq MPSoC 係統
合作夥伴
資源
標題
日期
設計工具與下載
| 名稱 | 說明 | 許可證類型 | 文件 |
|---|---|---|---|
| Vivado Design Suite | Xilinx Vivado® Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 | XCZU9EG MPSoC FPGA 的鎖定節點及鎖定器件，1 年內可更新 | 下載 Vivado Design Suite |
| Vitis 統一軟件平台 | 針對 Xilinx 平台提供全麵的嵌入式軟件開發、硬件加速及調試工具套件 | 免費 | 下載 Vitis 嵌入式平台 |
| PetaLinux 工具 | 將 Linux 操作係統配置、構建和部署至 Xilinx 平台。 | 免費 | 下載 Petalinux 工具 |
IP 核
| 名稱 | 描述 | 許可證類型 |
|---|---|---|
| Memory Interface Generator (MIG) | 存儲器接口發生器 (MIG) 是一款用於為賽靈思 FPGA 生成存儲器控製器和接口的免費軟件工具。 | 免費 IP |
其他工具、IP 和資源
| 名稱 | 现金网博e百 類別 | 項目 | 描述 |
|---|---|---|---|
| 開源 | 軟件工具 | TeraTerm | 眾多終端仿真器之一，用於實現 PC 與評估套件的串行連接。 |
| 功耗優勢工具 | 軟件工具 | 功耗優勢工具 - Zynq UltraScale+ MPSoC | Power Advantage Tool 是一個演示工具，旨在展示 Zynq UltraScale + MPSoC 的電源特性。 |
| 深度學習 HDL Toolbox | 支持包 | MathWorks | 使用 MATLAB 在 Xilinx FPGA 和 SOC 上部署深度學習處理器 |
| 深度學習 HDL 工具箱入門指南 | 培訓 |
MathWorks | 了解如何使用深度學習 HDL Toolbox™ 支持包創建、編譯和部署 dlhdl.workflow 對象。 |
