概述
现金网博e百 描述

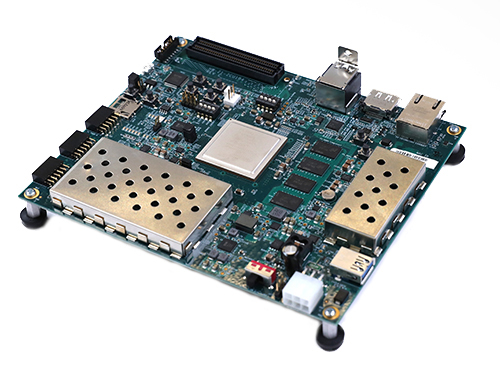

ZCU104 評估套件可幫助設計人員為監控、高級駕駛員輔助係統 (ADAS)、機器視覺、增強實境 (AR)、無人機和醫學成像等嵌入式視覺應用快速啟動設計。該套件采用帶視頻編解碼器的 Zynq® UltraScale+™ MPSoC EV 器件，支持嵌入式視覺使用案例的許多常見外設及接口。隨附提供的 ZU7EV 器件配備四核 ARM® Cortex™-A53 應用處理器、雙核 Cortex-R5 實時處理器、Mali™-400 MP2 圖形處理單元、支持 4KP60 的 H.264/H.265 視頻編解碼器和 16nm FinFET+ 可編程邏輯。
主要性能和優勢

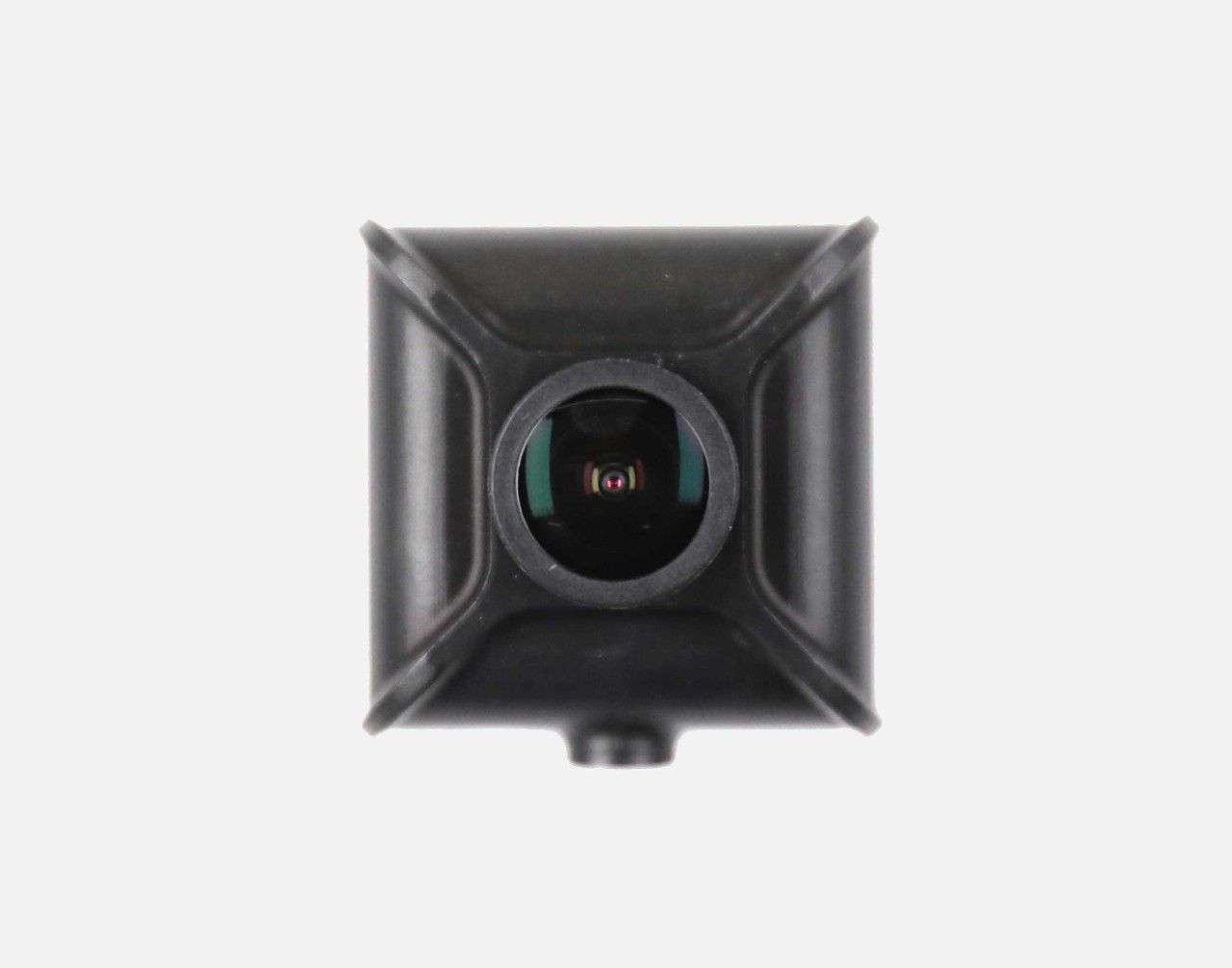

- reVISION 軟件包提供開箱即用的 SDSoC 軟件開發流程，包括 OpenCV 庫，機器學習框架，USB 高清攝像頭和實時傳感器支持
- reVISION 入門指南
- PS DDR2 4GB 組件 — 64 位
- 集成型視頻編解碼器單元支持 H.264/H.265
- USB3、 DisplayPort & SATA
- 麵向 I/O 擴展的 LPC FPGA 夾層卡 (FMC) 接口
- 經過優化，能夠與支持 OpenCV 及機器學習庫的 SDSoC/reVISION 開發環境配合使用
特色 Xilinx 器件
包含 Zynq UltraScale+XCZU7EV-2FFVC1156 MPSoC
| 係統邏輯單元 (K) | 504 |
|---|---|
| 存儲器 | 38Mb |
| DSP slice | 1,728 |
| 視頻編解碼器單元 (VCU) | 1 |
| 最大 I/O 引腳數 | 464 |
现金网博e百 信息

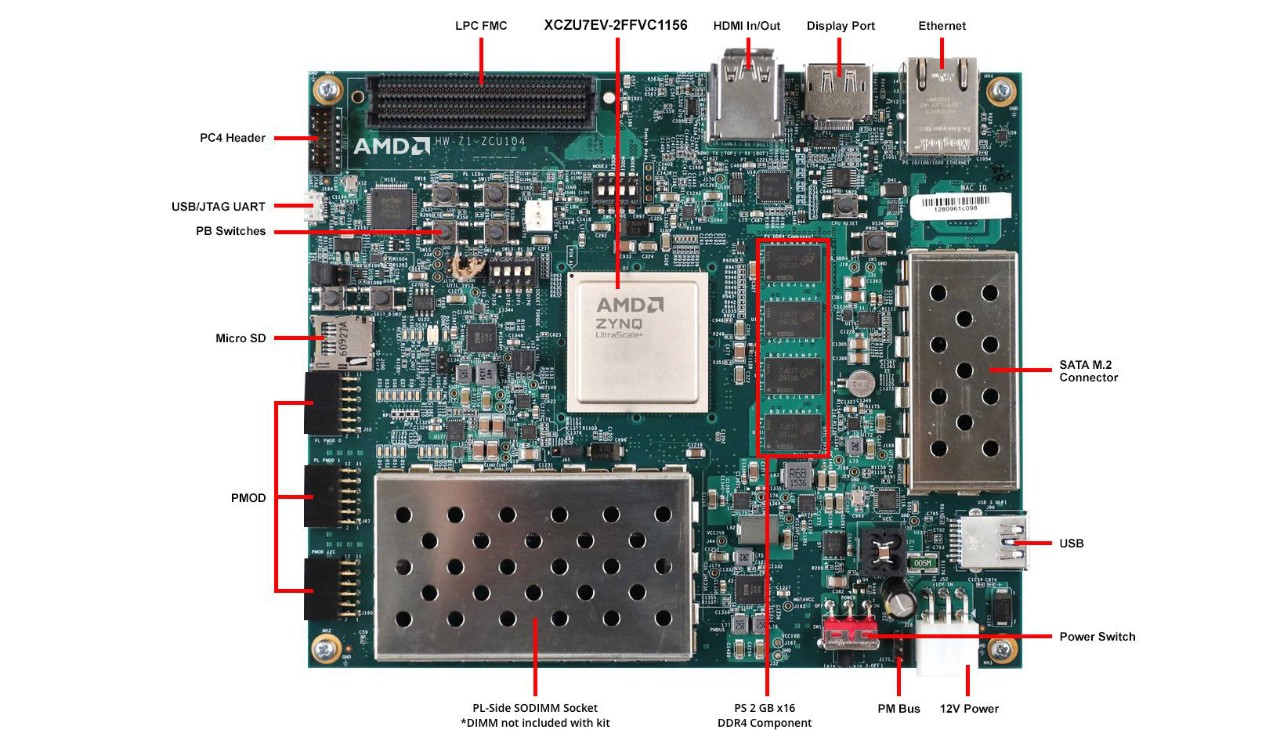

開發板特性
包含 Zynq UltraScale+XCZU7EV-2FFVC1156 MPSoC
配置
- USB-JTAG FT4232H
- 雙路 Quad-SPI 閃存
- MicroSD 卡
存儲器
- PS DDR4 64 位組件
- Quad-SPI 閃存
- Micro SD 卡插槽
控製 & I/O
- 4x 方向按鈕
- DIP 開關
- PMBUS、時鍾和 I2C 總線開關
- USB2/3
擴展連接器
- FMC LPC (1x GTH)
- 3 個 PMOD 鏈接器
- PL DDR4 SODIMM 連接器 — 64 位
通信與網絡
- 支持 FT4232H JTAG/3xUART 橋接器的 USB-UART
- RJ-45 以太網連接器
- SATA (M.2) 可進行 SSD 訪問
顯示
- HDMI 2.0 視頻輸入輸出 (3x GTH)
- DisplayPort (2x GTR)
時鍾技術
- 可編程時鍾、係統時鍾、用戶時鍾
- 抖動衰減器
功耗

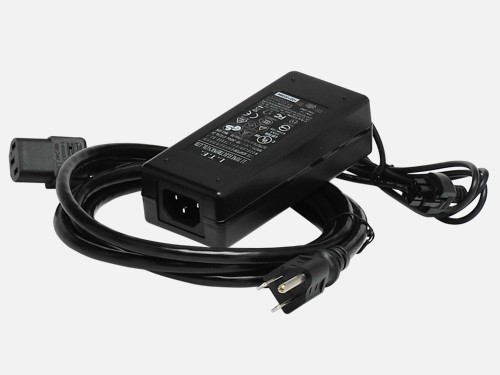

- 12V 插牆式適配器或 ATX
附件

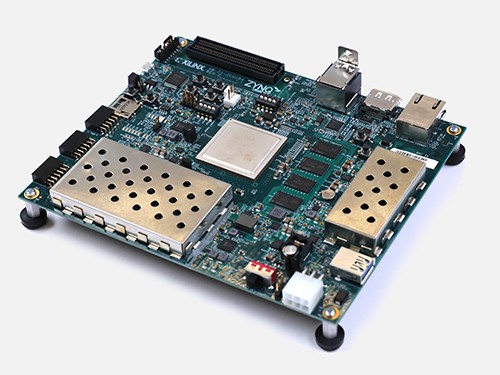

ZCU104 評估板
訪問一整套 Vivado® Design Suite: Design Edition
XCZU7EV MPSoC FPGA 節點鎖定 & 器件鎖定，包含 1 年更新及3d狮王轮盘游戏下载

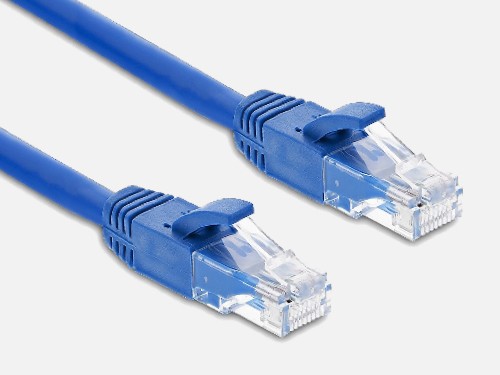

以太網電纜
訪問 SDSoC™ 開發環境

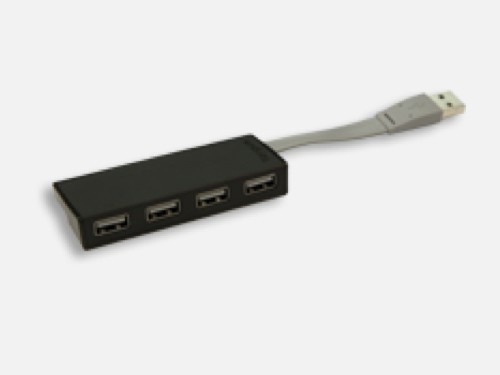

4 端口 USB 3.0 集線器
資源
標題
日期
設計工具與下載
| 名稱 | 說明 | 許可證類型 | 文件 |
|---|---|---|---|
| Vivado Design Suite | Xilinx Vivado® Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 | XCZU7EV MPSoC FPGA 的鎖定節點及鎖定器件，1 年內可更新 | 下載 Vivado Design Suite |
| Vitis 統一軟件平台 | 針對 Xilinx 平台提供全麵的嵌入式軟件開發、硬件加速及調試工具套件 | 免費 | 下載 Vitis 嵌入式平台 |
| PetaLinux 工具 | 將 Linux 操作係統配置、構建和部署至 Xilinx 平台。 | 免費 | 下載 Petalinux 工具 |
IP 核
| 名稱 | 描述 | 許可證類型 |
|---|---|---|
| 存儲接口生成器 (MIG) | 存儲器接口發生器 (MIG) 是一款用於為賽靈思 FPGA 生成存儲器控製器和接口的免費軟件工具。 | 免費 IP |
其他工具、IP 和資源
| 名稱 | 现金网博e百 類別 | 項目 | 描述 |
|---|---|---|---|
| 開源 | 軟件工具 | TeraTerm | 眾多終端仿真器之一，用於實現 PC 與評估套件的串行連接。 |
