Varium C1100 區塊鏈加速卡

  • 價格:$1,425.00
  • 现金网博e百 編號:V-C1100-P00G-PQ-G-P
  • 交付周期:50 周(限 5 周)
概述

现金网博e百 描述

Xilinx® Varium™ C1100 是一款區塊鏈開發卡,旨在加速計算密集型區塊鏈應用,包括在大多數工作證明 (PoW) 和股權證明 (PoS) 算法中使用的交易驗證與散列計算等。Xilinx Varium C1100 卡上的大型 FPGA 架構不僅允許用戶實施並行計算流水線,而且還允許用戶並行運行多個散列算法,以最低功耗實現最高性能。

Varium™ C1100 加速卡基於 Xilinx UltraScale+ 架構,不僅提供緊湊的單槽、全高、半長外形,同時還支持高達 75W 的最大功率(被動散熱)。該卡具有雙路 QSFP28 網絡 I/O,能夠支持 8 x 25 Gb/s、PCI Express® (PCIe®) Gen3x16 或 gen4x8 和 8GB 的 HBM。

USB 接口提供調試與編程支持。它允許用戶訪問用於係統監控與控製的 BMC、用於比特流連接的 FPGA UART 以及用於 Vivado 編程與調試的 FPGA JTAG。

Varium 加速卡可通過使用Xilinx Vitis™ 開發環境輕鬆編程,其可幫助加密挖礦人員采用 C 和 C++ 等高級編程語言開發不同的挖礦算法。


主要特性與優勢

性能

  • 加速幾個區塊鏈應用。該 FPGA 加速器能夠以不足 150W 的熱設計功耗提供超過 50MH/s 的速率。

功耗

  • 在性能相當的情況下,可高效實現算法,功耗比通用 GPU 低。

自適應

  • 完全可定製的高靈活架構可適應幾種區塊鏈加速應用,包括用於多款幣的抗 ASIC 挖礦算法。

聯網

  • 通過支持 8x 10GbE、8x 25GbE 或 2x 40GbE 或 2x 100GbE 的 100G 網絡,實現低時延網絡功能。
規格
功耗與熱量
卡規格 Varium C1100 (V-C1100-P00G-PQ-G-P)
計算資源
查找表 (LUT) 872
寄存器 1,743
DSP slice 5,952
尺寸
高度 全高
長度 半長
寬度 單插槽
存儲器
HBM 內存容量 8 GB
HBM 總帶寬 460 GB/s
內部 SRAM 容量 28 MB
內部 SRAM 總帶寬 24 TB/s
物理接口
PCI Express® Gen3x 16, 2 x Gen4x 8
網絡接口 雙路 QSFP28(2 x 100Gbps)
Micro-USB 連接器
工具支持
Vitis 真人百家乐游戏开户 環境
Vitis 平台 Gen3x4 XDMA1
Vivado 設計套件
最大總功率 75W
散熱 無源

注:1 V-C1100-P00G-PQ-G 卡支持區塊鏈解決方案的 PCIe Gen3x4 部署平台外殼

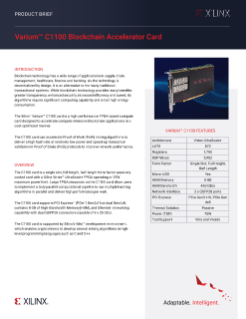

技術文檔
開始設計

使用 Varium C1100 區塊鏈加速器卡快速啟動設計。 查看快速入門視頻,立即啟動設計。

Varium C1100 加速器文件下載

使用 C/C++ 等高級編程語言的用戶可以針對 Varium 加速卡使用 Vitis™ 軟件平台。使用 Vitis 進行部署和開發的步驟如下所示。FPGA 長期設計人員可能希望使用 RTL 或 HLx 等傳統設計流程。此流程不需要安裝 Vitis 平台。

Vitis 設計流程
Vivado 設計流程

在 Vivado 中開發您自己的 Varium C1100 區塊鏈應用

vivado-u50

使用 RTL和 HLx 進行開發,請按照下列步驟操作:

Vitis Ethereum Mining

在 Varium 加速卡上的 XilinxGitHubMine Ethereum 上探索 Vitis Ethereum Mining 庫。
