概述
现金网博e百 描述
VHK158 評估套件是麵向 Versal™ HBM 係列 VH1582 器件的評估平台，旨在滿足計算密集型、內存受限應用的更高內存需求，為數據中心、有線網絡、測試與測量以及航空航天和國防應用提供自適應加速。VHK158 開發板可實現 VH1582 芯片的演示和評估，並支持客戶應用開發
目標應用
數據中心
- 機器學習加速
- 計算預處理和緩衝
- 數據庫加速與分析
有線網絡
- 網絡安全加速
- 搜索和查找係統
- 800G 交換機/路由器
測試與測量
- 網絡測試儀
- 數據包捕獲係統
- 數據采集係統
航空航天與國防
- 雷達
- 數據與信號處理係統
- 安全通訊係統
主要功能與優勢
- 32G HBM 內存
- 112G PAM4 收發器
- 用於光通信的 QSFP28 和 QSFP-DD 連接器
- 支持 PCIe® Gen5x8 和 Gen3/4 x16
- 32 GB (2x 16 GB), 72-bit DDR4 DIMM
- 帶有 8 個 GTYP 和 68 個用戶定義信號的 FMC+ 連接器
- 帶 BEAM 的係統控製器（基於 Web 的 GUI 用戶界麵應用）
特色 AMD 器件

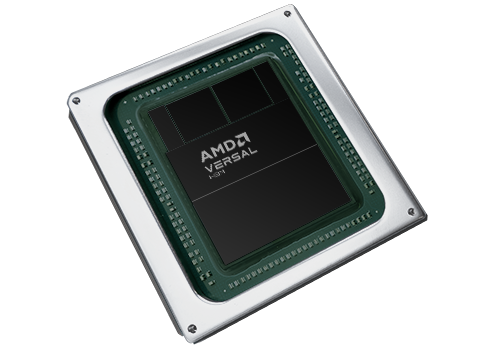

包含 Versal HBM XCVH1582-2MSEVSVA3697 自適應 SoC
| DSP 引擎 | 7,392 |
|---|---|
| 係統邏輯單元 (K) | 3,837 |
| LUT 數 | 1,753,984 |
| HBM DRAM | 32 GB |
| HBM 帶寬 | 819.2 GB/s |
| 應用處理單元 | 雙核 Arm® Cortex®-A72 |
| 實時處理單元 | 雙核 Arm Cortex-R5F |
| GTYP 收發器 (32.75 Gb/s) | 681 |
| GTM 收發器 (56G (112G)) | 20 (10) |
| CCIX & PCIe® w/DMA (CPM5) | 2 x Gen5x8, CCIX |
| PCI Express (PLPCIE5) | 8 x Gen5x4 |
| 100G Multirate Ethernet MAC | 4 |
| 600G Ethernet MAC | 1 |
| 400G 高速加密引擎 | 2 |
1. 16 GTYP 收發器僅在使用 PCI Express 時用於 CPM5。
现金网博e百 信息

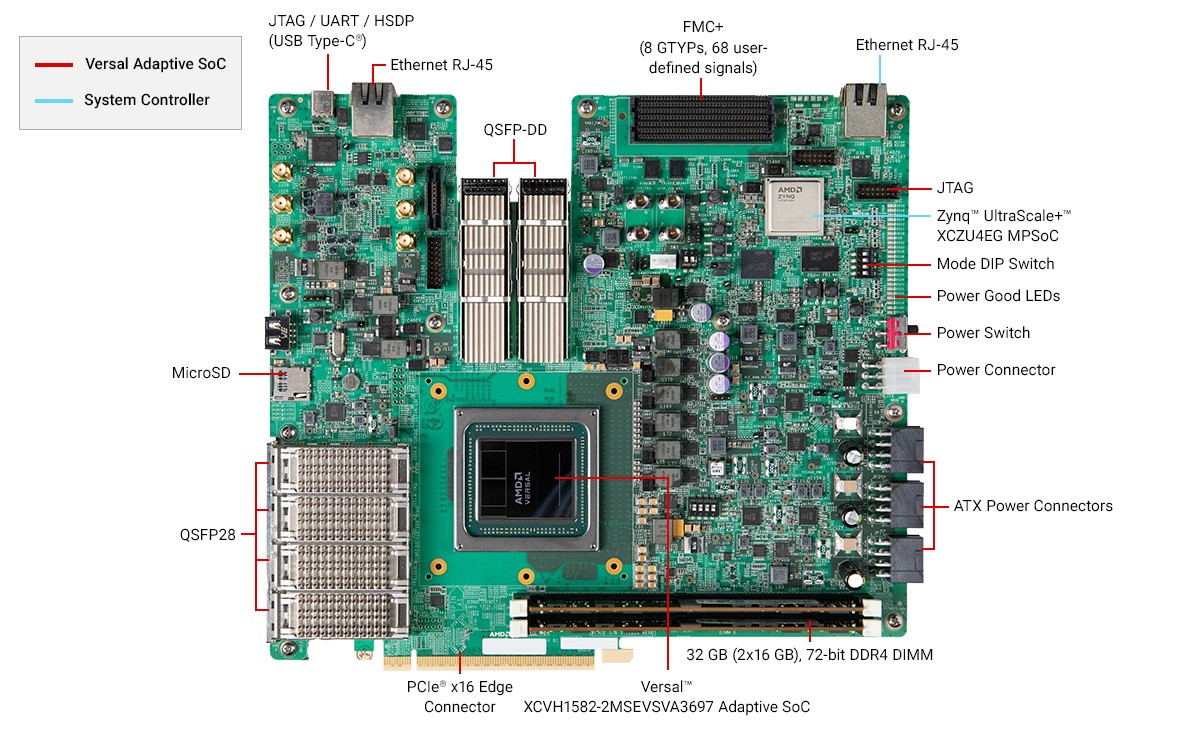

開發板特性
包含 Versal™ HBM XCVH1582-2MSEVSVA3697 自適應 SoC
| 開發板規格 | 值 |
|---|---|
| 高度 | 8.649 inches (24.651 cm) |
| 長度 | 9.705 inches (21.961 cm) |
| 厚度 | 65.56 mil ±8% (1.6652 mm ±8%) |
| PCIe® 插槽 | PCIe Gen5 x8、Gen3/4 x16 |
| 工作環境溫度 | 0◦C to +45◦C |
| 存儲環境溫度 | -25◦C to +60◦C |
| 配置 | |
| JTAG | ✓ |
| OSPI | ✓ |
| MicroSD | ✓ |
| 存儲器 | |
| DDR4 DIMM | 32 GB (2x 16 GB), 72-bit @ 3200 Mb/s |
| MicroSD 插槽（Versal 器件） | ✓ |
| 控製 I/O | |
| 用戶按鈕 | 2 |
| DIP 開關 | 4 |
| 用戶 LED | 4 |
| SYSMON | ✓ |
| 係統控製器 | ✓ |
| PMBUS | ✓ |
| 擴展連接器 | |
| VITA 57.4 FMC+ | 8 個 GTYP、68 組用戶定義信號 |
| 通信與網絡 | |
| USB JTAG | 1 |
| USB C | 1 |
| RJ-45 三速以太網接插件 | 2 |
| QSFP28 | 4 |
| QSFP-DD | 2 |
| 時鍾 | |
| 可編程 DDR4 時鍾 | 2 |
| PCIe 參考時鍾 | 1 |
| 可編程 GT 時鍾 | 12 |
| 可編程 HBM 時鍾 | 2 |
| 可編程 1588 eCPRI（SMA 連接器） | 6 |
| 可編程係統控製器 | 1 |
| 功耗 | |
| 180W (12V) 電源 | ✓ |
| 上電複位 | ✓ |
盒內組件
包含 Versal™ HBM XCVH1582-2MSEVSVA3697 自適應 SoC
資源
主要資料
標題
日期
設計工具
- Vivado™ Design Suite：用於為 VHK158 開發板創建項目的 EDA 工具套件。節點鎖定及器件鎖定至 Versal™ HBM XCVP1582 器件，支持 1 年更新服務。
- Vitis™ 統一軟件平台：用於開發嵌入式軟件、調試 Versal 器件以及運行目標參考設計和示例設計的整套工具。
PetaLinux 工具、開發板支持軟件包和預構建映像
- 要構建經過修改的自定義 Linux 映像，請訪問 PetaLinux 工具頁麵獲取安裝程序和最新版本的板支持包 (BSP)。
- 要使用無修改的 Linux 映像啟動，請下載預構建 PetaLinux 映像。
