Xilinx Virtex UltraScale+ FPGA VCU1525 加速開發套件（無源）

by: Xilinx, Inc

Virtex UltraScale+ FPGA 加速開發套件是超大規模應用真人百家乐游戏开户的完美入門套件。

现金网博e百編號:DK-U1-VCU1525-P-G
交付周期:停用
器件支持:
- Virtex UltraScale+

概述

重要提示：

該開發套件已停產（根據 PDN 谘詢XCN18025），並不再出售。針對該现金网博e百的解決方案將不再進行更新，Xilinx 將提供有限支持。

现金网博e百描述

適合想要充分利用 Virtex® UltraScale+™ FPGA 高級功能的數據中心應用真人百家乐游戏开户。這款 PCIe® 開發板可在雲端訪問，也可通過框架、庫、驅動程序和開發工具進行本地訪問，從而可通過 Xilinx SDAccel™ 開發環境使用 OpenCL™、C、C++ 和 RTL 輕鬆進行應用編程。

主動散熱版本

主要性能和優勢

可重編程的專用硬件適應於計算密集型應用，專門針對實況視頻轉碼、數據分析、基因組學以及機器學習的快速增長市場
符合雙插槽 PCIe 3/4 長全高外形標準
可采用支持達 225W 的電路板通過服務器 CPU 實現 10 至 100 倍的性能加速
麵向定製開發板支持的 SDAccel 平台參考設計

采用 SDAccel 開發環境，支持 OpenCL、C、C++ 和 RTL
VU9P Virtex UltraScale+ FPGA
21 TOPs（8 位整數精度）
346Mb 的片上內存
64GB 的板載 DDR4 DIMM 內存

特色 Xilinx 器件

包含XCVU9P-L2FSGD2104E FPGA

係統邏輯單元 (K)	2,586
DSP Slice	6,840
內存 (Mb)	345.9
GTY 32.75Gb/s 收發器	76
I/O	676

規格

開發板特性

包含VCU1525 開發板

存儲器

4 - 16GB DDR4 DIMM

功耗與熱量

被動散熱（用戶必須確保在散熱器間有氣流）
225W 最大動態電源
PCIe 邊緣接插件的最大功率達 75W
從 PCIe 輔助電源接插件提高額外 150W 功率

配置

通過 JTAG thru Micro USB 端口進行 FPGA 配置
QSPI 配置 flash 存儲器

通信與網絡

兩個 QSFP28 100G 接口
通過板邊接插件支持 PCIe Gen3 x 16 或 Gen4 x8

內部組件

內含物件

支持 XCVU9P-L2FSGD2104E 的 VCU1525 開發板

Vivado® Design Suite: Design Edition 憑證代碼

XCVU9P FPGA 節點鎖定與設備鎖定，更新期為 1 年

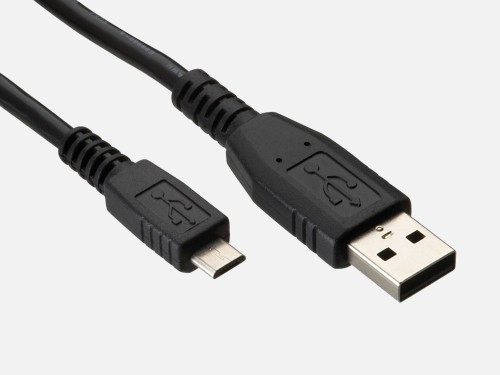

USB Micro 電纜

資源

技術文檔

Filter Documentation

步驟 1：開發板修訂

Rev 1.0

步驟 2 ：工具修訂

步驟 3: 顯示文檔

點擊更新搜索結果表

標題日期

工具 & IP

設計工具

名稱	描述	許可證類型
Vivado Design Suite Design Edition	Xilinx Vivado® Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。	XCVU9P FPGA 節點鎖定與器件鎖定，更新期為 1 年。支持部分重配置
SDAccel 開發環境	SDAccel 是 OpenCL 應用的開發環境，主要麵向基於 PCIe® 的 Xilinx FPGA 加速器卡。該環境支持係統處理器和 FPGA 邏輯的同步編程，無需 RTL 設計經驗。	XCVU9P FPGA 節點鎖定與器件鎖定，更新期為 1 年。
Dynamic Function eXchange	Dynamic Function eXchange 可通過下載部分比特文件動態修改邏輯塊，而其餘邏輯將繼續不間斷運行。Xilinx Dynamic Function eXchange 技術有助於設計人員實時改變加速器電路板的功能性，重新加載時無需全麵重新配置，也無需重新構建 PCIe 鏈路。	XCVU9P FPGA 節點鎖定與器件鎖定，更新期為 1 年。

IP 核

名稱	描述	許可證類型
DDR4 SDRAM Controller	DDR4 SDRAM 控製器是 Vivado IP Catalog 中的免費 IP core。	免費 IP
DMA for PCI Express (PCIe) Subsystem	麵向 PCI Express (PCIe) 的 Xilinx® LogiCORE™ DMA 可實現高性能、可配置的分散集中 DMA，支持對 PCI Express 3.x 集成型模塊的使用。該 IP 提供 AXI4-MM 或 AXI4-Stream 可選用戶接口。	免費 IP
Xilinx SmartConnect 技術	通過解決高性能數百萬係統邏輯單元設計中的係統互聯瓶頸問題， SmartConnect 技術能為 UltraScale+™ 现金网博e百組合帶來前所未有的高性能。	免費 IP
麵向定製開發板支持的 SDAccel 平台參考設計	SDAccel 項目可針對目標平台進行編譯。SDAccel 平台參考設計是開發板和軟硬件架構組件的完美結合，可通過它執行 OpenCL 應用內核。該參考設計可幫助平台真人百家乐游戏开户為其定製 PCIe 開發板添加 DAccel 支持。	免費 IP
