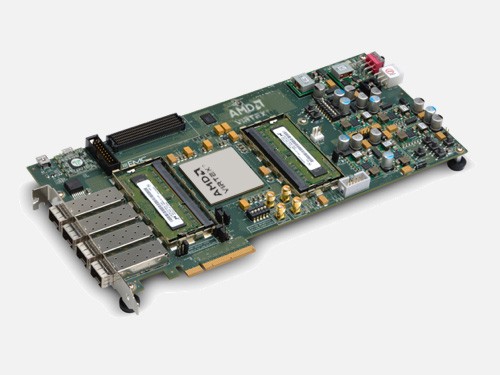

Xilinx Virtex-7 FPGA VC709 連接功能套件

by: Xilinx, Inc

Virtex®-7 FPGA VC709 連接功能套件是一款速率為 40Gb/s 的高速平台，您可以通過評估和開發連接功能，迅速為包含所有必要軟硬件和 IP 核的高帶寬和高性能應用提供強大的支持。

  • 價格:$7,494.00
  • 现金网博e百 編號:DK-V7-VC709-G
  • 交付周期:2 周
  • 器件支持:
    • Virtex-7
Buy

概述

现金网博e百 描述

Virtex®-7 FPGA VC709 連接功能套件是一款速率為 40Gb/s 的高速平台，您可以通過評估和開發連接功能，迅速為包含所有必要軟硬件和 IP 核的高帶寬和高性能應用提供強大的支持。它包括一個含有 PCI Express Gen 3、Northwest Logic 公司推出的 DMA IP 核、10GBase-R、AXI 以及與外部 DDR3 存儲器相連的虛擬 FIFO 存儲器控製器的 40Gb/s 目標參考設計。為了控製和監控此設計，本套件還包含一個在含有所有軟件驅動程序的 Fedora Live OS 基礎上構建的連接功能 GUI。此外，套件包含設計啟用的 2 個光纖電纜和 4 個收發器組件。

主要性能和優勢

  • 使用 Virtex-7 VX690T FPGA ，實現麵向高帶寬、高性能應用的 40Gb/s 連接功能平台
  • 硬件、設計工具、IP、以及預驗證參考設計
  • 演示特色 10GBase-R 接口連接至外部 DDR3 存儲器
  • 高級內存接口，可支持 2 個4GB DDR3 SODIM 內存， 速度可達 933MHz/1866Mbps。
  • 實現與 PCIe Gen3x8、4 SFP+、SMA Pair 和 UART 的串行連接功能
  • 支持包含 MicroBlaze、soft 32位 RISC 的嵌入式處理
  • 開發網絡以及其它支持 4 SFP/SFP+ 端口的串行應用
  • 擴展 I/O，包含 FPGA Mezzanine Card (FMC) 接口

特色 Xilinx 器件

符合 ROHS 規範的 VC709 套件，包含XC7VLX690T-FFG1761C

邏輯單元 693,120
DSP slice 3,600
內存 (Kb) 52,920
GTH 13.1 Gb/s 收發器 80
I/O 引腳 1,000
Virtex-7 Chip

现金网博e百 信息

規格

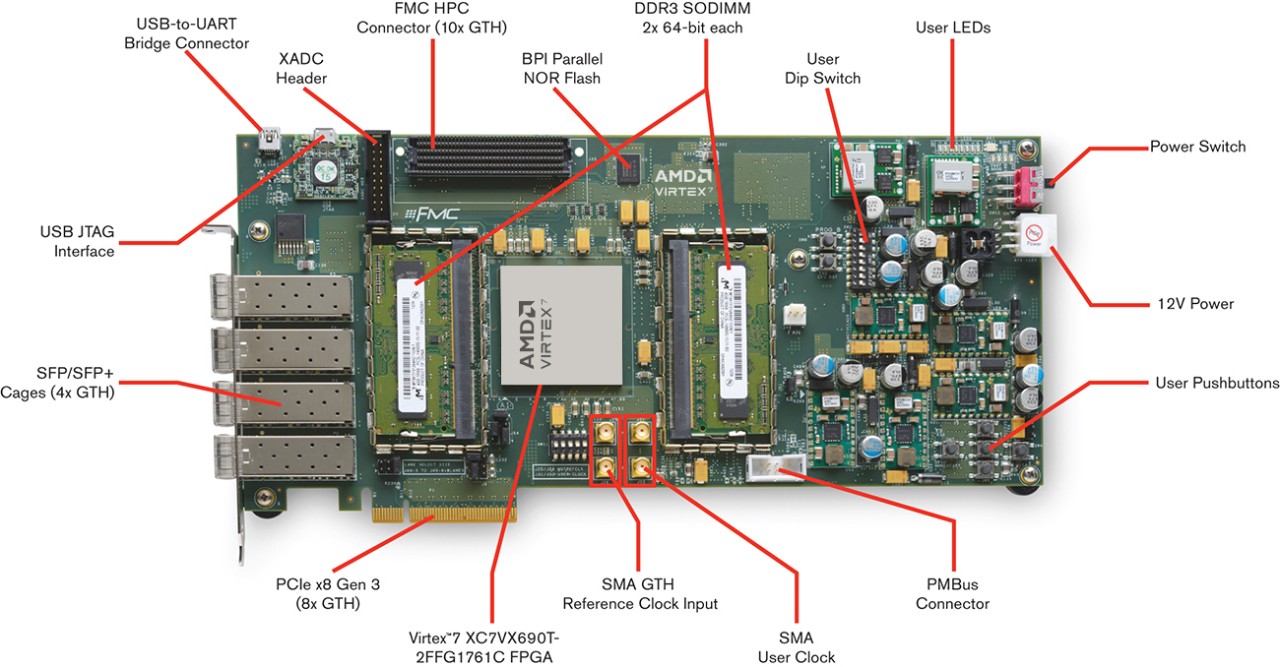

開發板特性

包含Xilinx Virtex-7 FPGA VC709 連接功能套件

dk-v7-vc709-base-board

時鍾技術

  • 固定的振蕩器，帶有差分 200MHz 輸出
  • 用作 FPGA “係統”時鍾
  • 固定的振蕩器，帶有差分 233.33MHz 輸出
  • 用作 “存儲器” 時鍾
  • 用戶可編程 (IIC) 差分振蕩器 (範圍: 10MHz - 810 MHz、156.250 MHz 默認)
  • 差分 SMA 時鍾輸入
  • 差分 SMA GTH 參考時鍾輸入
  • 抖動減弱時鍾
  • 用於支持 CPRI/OBSAI 應用，從一個用戶提供的 SFP/SFP+模塊執行時鍾修複

通信與網絡

  • SFP/SFP+ 屏蔽罩 （4 個）
  • GTH 端口至FMC
  • UART 至 USB 的橋接器
  • PCI Express 8-通道邊緣連接器

存儲器

  • DDR3 SODIMM (2 個) - 各 4GB (最大 933MHz/1866Mbps)
  • BPI 並行 NOR 閃存: 32MB (256Mb)
  • IIC EEPROM: 1KB (8Kb)

配置

  • 板上 JTAG 配置電路通過 USB 實現配置
  • BPI 並行 NOR 閃存: 32MB (256Mb)

擴展連接器

  • FMC-HPC (局部分布) 連接器
  • GTH 收發器 (x10) 、 160 個單端或 80 個差分 (34 LA & 46 HA) 用戶定義信號
  • VADJ 固定在 1.8 伏

控製 & I/O

  • 個用戶按鈕開關 (x5)
  • 用戶 DIP 開關 (8-位)
  • 用戶 LED (x8)

功耗

  • AC 功耗適配器 (12V) 或 ATX
附件

附件

VC709 評估板

包含 Virtex-7 XC7VX690T-2FFG1761C FPGA

整套 Vivado® Design Suite: Design Edition

Virtex-7 XC7VX690T FPGA 節點鎖定 & 器件鎖定，包含 1 年更新及3d狮王轮盘游戏下载

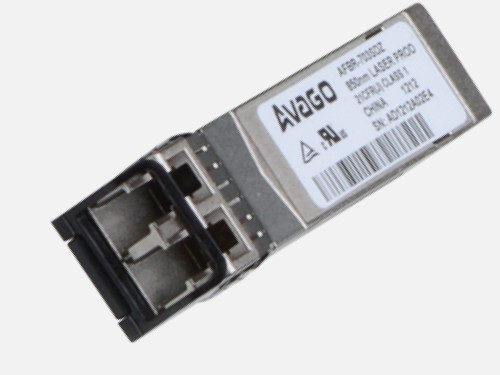

四個 10Gb Ethernet 收發器模塊

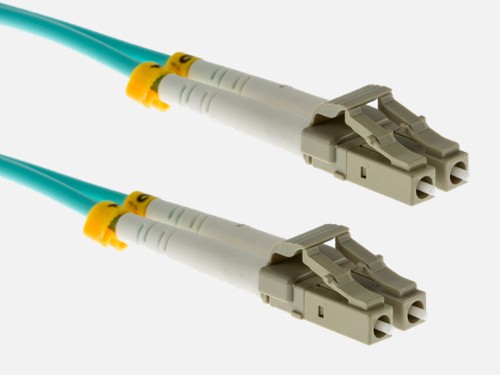

兩個光纖補丁電纜

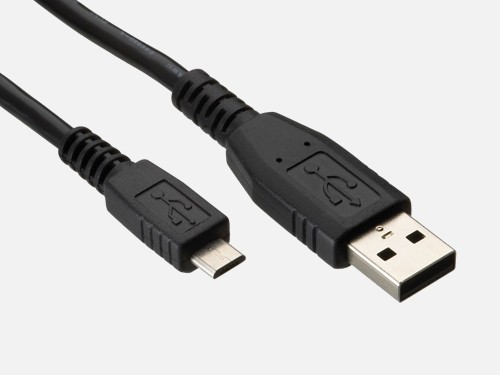

Micro USB 電纜

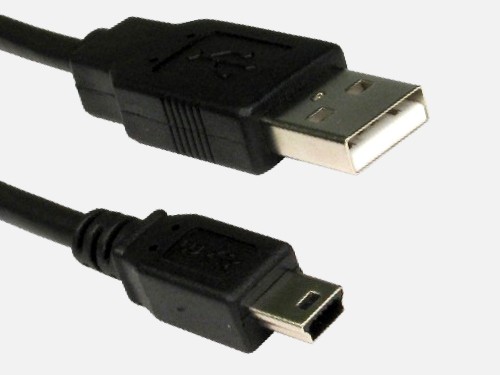

Mini USB 線纜

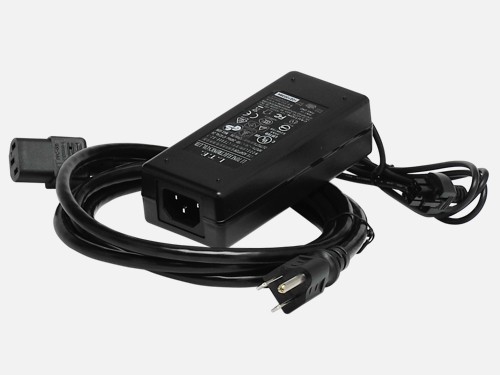

功耗適配器

電源線

可編程 MEMS 振蕩器

SiTime

供電解決方案

Xilinx

資源

技術文檔

Filter Documentation

步驟 1：開發板修訂

步驟 2 ：工具修訂

    步驟 3: 顯示文檔

    點擊更新搜索結果表
    工具 & IP

    設計工具

    名稱 說明 許可證類型
    Vivado Design Suite Design Edition Xilinx Vivado® Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 Virtex-690 7T FPGA 節點鎖定 & 器件鎖定，包含 1 年更新及3d狮王轮盘游戏下载

    IP 核

    名稱 說明 許可證類型
    PCI Express DMA 後端核 (Northwest Logic) Northwest Logic PCI Express DMA 後端核 麵向 Northwest Logic DMA 的硬件超時許可通過 AXI DMA 後端接口實現，並僅限於該接口
    >>了解更多
    存儲接口生成器 (MIG) 存儲器接口發生器 (MIG) 是一款用於為 Xilinx FPGA 生成存儲器控製器和接口的免費軟件工具。 免費 IP
    AXI Interconnect AXI Interconnect IP 將一個或多個 AXI 存儲器映射的主器件連接到一個或多個存儲器映射的從器件。AXI 接口符合 ARM® 的 AMBA® AXI 第 4 版規範，包括 AXI4-Lite 控製寄存器接口子集。 免費 IP
    AXI Virtual FIFO Controller AXI Virtual FIFO Controller 是一款重要的互連基礎架構 IP，有助於用戶將外部內存段按照多個 FIFO 塊存取。該 AXI 虛擬控製器可為外部存儲器的 AXI4 DRAM 內存映射接口提供 AMBA® AXI4-Stream 寫入（主）及讀取（從）接口。 免費 IP
    10 Gigabit Ethernet PCS/PMA (10GBASE-R) 萬兆位以太網 PCS/PMA (10GBASE-R) 是一款免費 Xilinx LogiCORE，不僅可為萬兆位以太網 MAC 提供一個 XGMII 接口，而且還可實現 10.3125 Gbps 串行信號通道 PHY。該 PHY 可使用 XFI 電氣規範實現對 XFP 的直接連接，也可使用 SFI 電氣規範提供 SFP+ 光模塊。該光模塊可連接至 10GBASE-SR、-LR 或 –ER 光鏈路。 免費 IP
    10 Gigabit Ethernet Media Access Controller (10GEMAC) Xilinx 為 10 Gb 每秒（Gbps）以太網媒體訪問控製器（用於連接 10 Gbps 以太網（10GE）係統內的物理層器件）的接口功能提供了可參數化 LogiCORE™ IP 解決方案。 評估版 — 僅用於仿真
