概述
现金网博e百 描述
Virtex® UltraScale™ FPGA VCU110 開發套件是評估 Virtex UltraScale 器件所提供前所未有高性能、高係統集成度以及高帶寬的完美開發環境。
套件為需要大量數據吞吐（如 400+ Gbps 係統和 28 Gbps 背板應用）的開發係統提供了理想平台。
主要性能和優勢
- 4 CPF4 光纖接口
- 28 Gbps 背板接口
- 20 GTY Interlaken 接口
- 2 FMC HPC 接口
- 2GB HMC 內存
- 1Gb RLDRAM 3 內存
- 144-Mbit QDR II+ SRAM
- Dual 512MB Quad-SPI 閃存144-Mbit QDR II+ SRAM
特色 Xilinx 器件
符合 ROHS 的 VCU110 套件，包括XCVU190-2FLGC2104E FPGA
| 係統邏輯單元 (K) | 2,350 |
|---|---|
| DSP Slice | 1,800 |
| 內存 (Mb) | 132.9 |
| GTH 16.3 Gb/s 收發器 | 60 |
| GTY 30.5 Gb/s 收發器 | 60 |
| I/0 引腳 | 702 |
重要合作夥伴
现金网博e百 信息
開發板特性

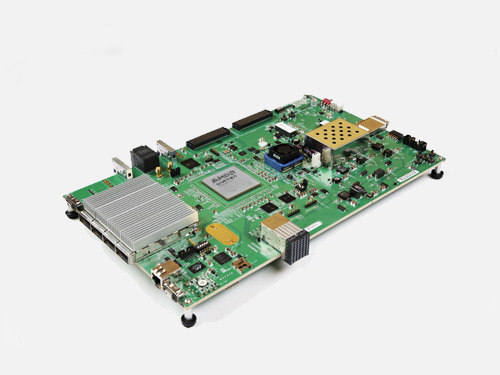

包含VCU110 開發板
配置
- 板上 JTAG 配置電路通過 USB 實現配置
- JTAG 頭與 Xilinx 下載電纜一起使用，如平台電纜 USB II
- 1 Gb Quad-SPI 閃存
存儲器
- 2 GB Hybrid Memory Cube (HMC) 串行內存 (32 GTHs)
- 144 Mb QDRII+ 元件內存接口
- 1152 Mb RLD3 元件內存接口
- MicroSD 卡槽
時鍾技術
- SI5335A 4 通道時鍾生成器
- Si570 IIC 可編程 LVDS 時鍾生成器
- 多個 SI5328C 時鍾乘法器與抖動衰減器
- BullsEye 電纜和離散 SMA 連接器的用戶時鍾輸入
顯示
- 用戶 & 狀態 LED
通信與網絡
- Quad 100G CFP4 接口 (16 GTY)
- Tyco 背板連接器 (8 GTYs)
- 20 信道 Interlaken 連接器 (20 GTYs)
- PCI Express Gen3 x4 電纜連接器 (4 GTH)
- 雙 BullsEye 連接器襯墊 (8 GTY)
- 雙路 USB 至 UART 橋接器，包含 micro-USB 連接器 10/100/1000 Mbps Ethernet (RGMII)
擴展連接器
- FMC HPC0 連接器 (8 GTH)
- FMC HPC1 連接器 (8 GTH)
- PMOD (2x6 0.1" Header)
功耗
- AC 電源適配器 (12V)
模擬
- 用於電壓電流監控的 PMBus 連接器（通過最大功耗控製器和 GUI）
控製 & I/O
- 個用戶按鈕開關 (x5)
- 用戶 DIP 開關 (4-位)
附件
VCU110 開發板
包含 Virtex UltraScale XCVU1902FLGA2104E FPGA
訪問一整套 Vivado® Design Suite: Design Edition
XCVU190 專用器件
CFP4 電氣回路模塊
FMC 回路電路板
Interlaken 電纜和回路電路板
背板回路電路板
BullsEye 電纜和適配器
以太網電纜
Mini 線纜
Micro USB 電纜
功耗適配器
電源線
資源
標題
日期
設計工具
| 名稱 | 說明 | 許可證類型 |
|---|---|---|
| Vivado Design Suite Design Edition | Xilinx Vivado® Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 | Virtex UltraScale VU190 FPGA 節點鎖定 & 器件鎖定，包含 1 年更新及3d狮王轮盘游戏下载 |
IP 核
| 名稱 | 描述 | 許可證類型 |
|---|---|---|
| Memory Interface Generator (MIG) | 存儲器接口發生器 (MIG) 是一款用於為賽靈思 FPGA 生成存儲器控製器和接口的免費軟件工具。 | 免費 IP |
其他工具、IP 和資源
| 名稱 | 现金网博e百 類別 | 項目 | 描述 |
|---|---|---|---|
| 開源 | 軟件工具 | TeraTerm | 眾多終端仿真器之一，用於實現 PC 與評估套件的串行連接。 |
