Virtex UltraScale+ 56G PAM4 VCU129 FPGA 評估套件
by:
Xilinx, Inc
VCU129 開發板集成了支持 Virtex®UltraScale+™ 58G PAM4 收發器的 VU29P FPGA。 該套件是評估新一代以太網及其它 50G+ 接口（由 VU29P FPGA 中包含的 Xilinx 58G PAM4 收發器技術提供支持）並對其進行原型設計的理想選擇。
概述
现金网博e百 描述
VCU129 開發板整合了集成 PAM4 收發器的 Virtex® UltraScale+™ 58G PAM4 VU29P FPGA，可實現新一代網絡平台。
VCU129 評估套件展示了 Xilinx SerDes 技術的領先地位，可充分利用 Xilinx 無蓋封裝方法的低成本散熱設計。
VCU129 具有多種通用高速互連、板載內存和 PCIe®Gen 3 接口。VCU129 評估套件專為設計廣泛的連接而設計，具有 5G 基礎架構、數據中心和測試與測量測試應用的高處理能力。
主要性能和優勢
用於實際評估的高速互連
- 多種 56G 接口，包括 SFP56、OSFP、QSFPDD、BullsEye Gen2 和 SMK 等
- 多種 28G 接口，包括 SFP28 和 QSFP28 等
麵向廣泛應用的板載外設和內存
- 288MB RLDRAM3 內存和 16GB DDR4 DIMM
- PCIe® Gen3 x8
- 10/100/1000Mb/s Ethernet
高功效與高性能收發器
- 在支持 FEC 的 56G 模式下充分利用所有 GTM 收發器
- 低功耗滿足高級散熱要求
特色 Xilinx 器件
包含 Virtex UltraScale+XCVU29P-L2FSGA2577EFPGA
| GTM 56Gb/s PAM4 收發器 | 48 |
|---|---|
| GTY 28Gb/s 收發器 | 32 |
| 100G / 50G KP4 FEC | 24 /48 |
| 100G Ethernet w/ KR4 RS-FEC | 15 |
| Block RAM + UltraRAM (Mb) | 454.5 |
| DSP slice | 12,288 |
| 係統邏輯單元 (K) | 3,780 |
现金网博e百 信息

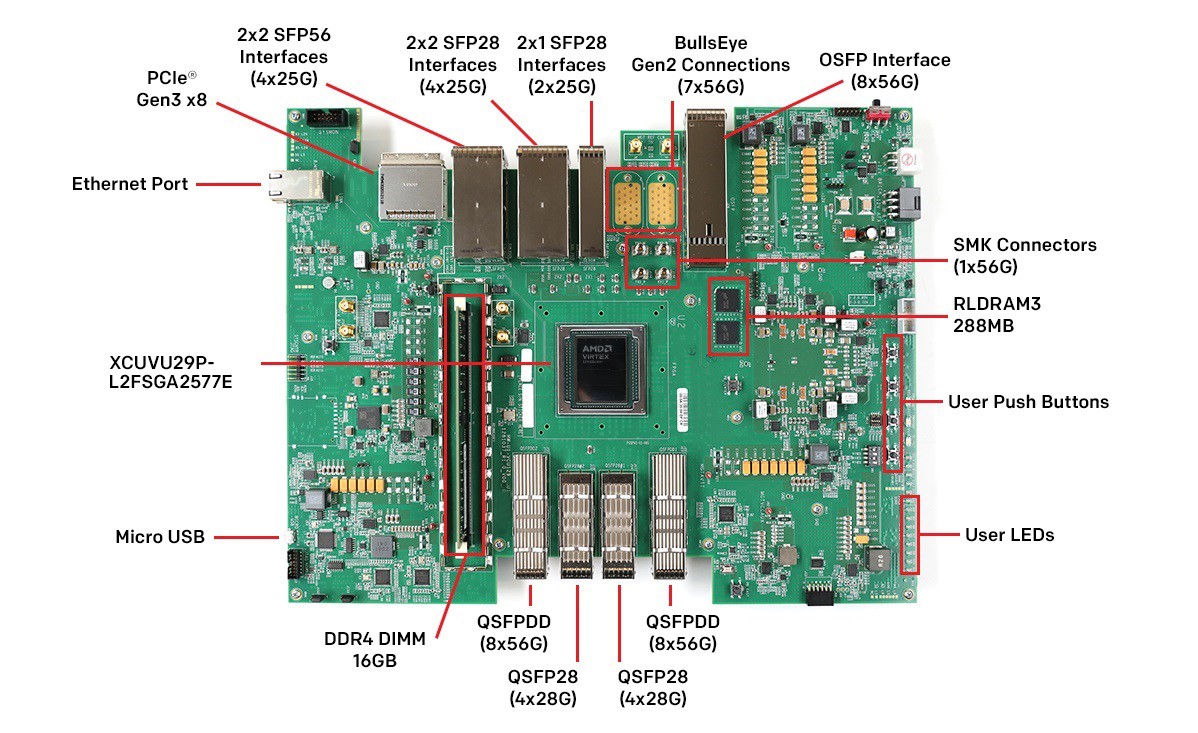

開發板特性
包含 Virtex® UltraScale+™XCVU29P-L2FSGA2577EFPGA
| 開發板規格 | 值 |
|---|---|
| 長度 | 15.00 英寸（38.10 厘米） |
| 高度 | 11.50 英寸（29.21 厘米） |
| 厚度 (+/-5%) | (±5%): 0.125 英寸 (0.3175 厘米) |
| 工作環境溫度 | 0°C ~ +45°C |
| 存儲環境溫度 | -25°C~ +60°C |
| 存儲器 | |
| DDR4 DIMM | 安裝的 16GB DIMM |
| RLD3 組件 | 288MB 72 位 |
| 通信與網絡 | |
| OSFP 56G 接口 | 1 |
| SFP56 接口 | 4 |
| QSFPDD 56G 接口 | 2 |
| QSFP28 接口 | 2 |
| SFP28 接口 | 6 |
| 以太網端口 | 1 |
| PCIe® Endpoint 接口 | Gen1 (x1, x2, x4, x8), Gen2 (x1, x2, x4, x8), Gen3 (x1, x2, x4, x8) |
| 支持 micro-B USB 連接器的 USB JTAG UART | 有 |
| 用戶接口 | |
| DIP 開關 | ✓ |
| LED | 有 |
| 按鈕 | 有 |
| 控製 & I/O | |
| IIC | 有 |
| PMBUS | 有 |
| 功耗 | |
| 12V 牆上適配器 | ✓ |
| ATX 電源兼容 | ✓ |

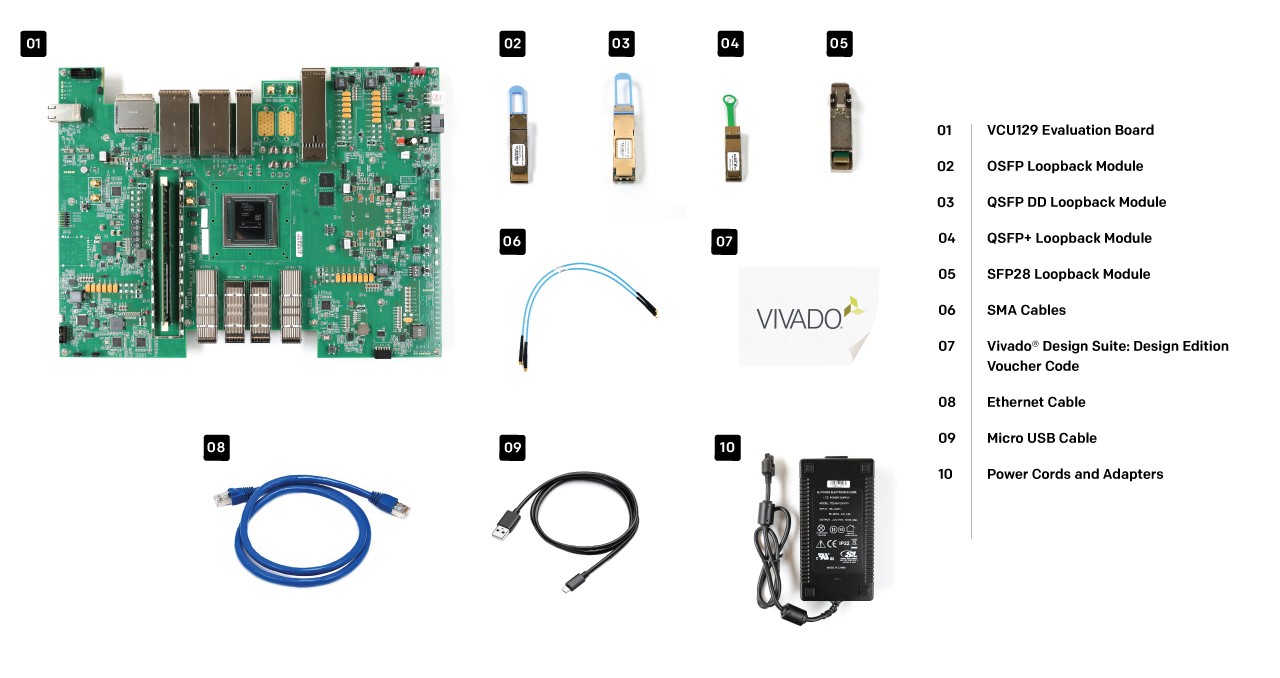

盒內組件
包含 Virtex® UltraScale+™XCVU29P-L2FSGA2577EFPGA
資源
標題
日期
設計工具
| 名稱 | 說明 | 許可證類型 |
|---|---|---|
| Vivado Design Suite: System Edition | Xilinx Vivado® Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速全麵可編程型器件的設計效率。 | 節點鎖定及器件鎖定至 Virtex® UltraScale+™ XCVU29P FPGA，包含 1 年更新服務。 |
IP 核
| 名稱 | 描述 | 許可證類型 |
|---|---|---|
| 存儲接口生成器 (MIG) | 存儲器接口發生器 (MIG) 是一款用於為賽靈思 FPGA 生成存儲器控製器和接口的免費軟件工具。 | 包含 |
其他工具、IP 和資源
| 提供商 | 现金网博e百 類別 | 項目 | 描述 |
|---|---|---|---|
| 開源 | 軟件工具 | TeraTerm | 眾多終端仿真器之一，用於實現 PC 與評估套件的串行連接。 |
