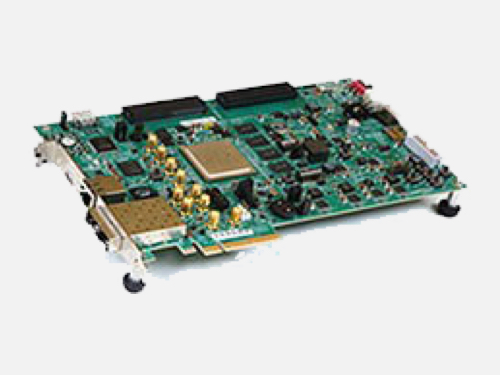

Xilinx Kintex UltraScale FPGA KCU105 評估套件

by: Xilinx, Inc

Kintex® UltraScale™ FPGA KCU105 為評估前沿的 Kintex UltraScale FPGA 提供了完美的開發環境。Kintex UltraScale 係列提供麵向下一代係統的類似 ASIC 係統級性能、時鍾管理和功耗管理，實現價格、性能和功耗的完美平衡。

  • 價格:$3,594.00
  • 现金网博e百 編號:EK-U1-KCU105-G
  • 交付周期:16周
  • 器件支持:
    • Kintex UltraScale
Buy

概述

现金网博e百 描述

Kintex® UltraScale™ FPGA KCU105 為評估前沿的 Kintex UltraScale FPGA 提供了完美的開發環境。Kintex UltraScale 係列提供麵向下一代係統的類似 ASIC 係統級性能、時鍾管理和功耗管理，實現價格、性能和功耗的完美平衡。

本套件適合於那些麵向中高容量應用的原型，如數據中心、無線基礎設施、和其他 DSP 密集型應用程序。

主要特性與優勢

  • 使用 Kintex UltraScale FPGA 優化實現快速原型設計應用，以訪問以下功能
    • 64-bit DDR4 元件存儲
    • 麵向 Ethernet 的 Dual SFP+ 屏蔽罩
    • PCIe Gen3x8
    • 2x FPGA FPGA Mezzanine Card (FMC) 接口，實現 I/O 擴展

特色 Xilinx 器件

符合 ROHS 的 KCU105 套件，包括XCKU040-2FFVA1156E FPGA

係統邏輯單元 (K) 530
DSP slice 1,920
Block RAM (Mb) 21.1
16.3Gb/s 收發器 20
I/O 引腳 520
Kintex UltraScale 芯片

现金网博e百 信息

規格

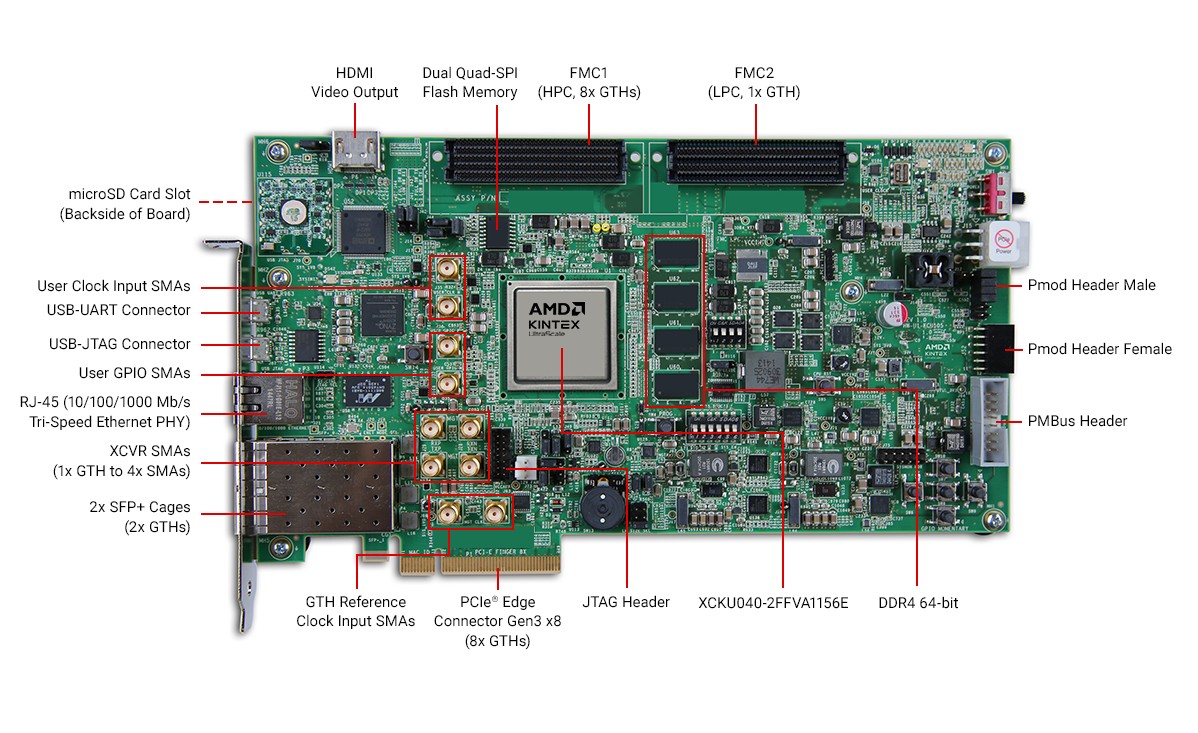

開發板特性

包含 KintexXCKU040-2FFVA1156E FPGA

kcu105-board

配置

  • 板上 JTAG 配置電路通過 USB 實現配置
  • JTAG 頭與 Xilinx 下載電纜一起使用，如平台電纜 USB II
  • 2 x 256 Mb 非易失性存儲容量的四重 SPI 閃存

存儲器

  • 2GB DDR4 元件存儲 (4X [256 Mb x 16] 器件) 速率為 1200MHz / 2400Mbpsps
  • 64MB (512Mb) 四重 SPI 閃存
  • 8Kb IIC EEPROM
  • Micro SD 卡槽

通信與網絡

  • Gigabit Ethernet GMII、RGMII 及 SGMII
  • 2x SFP / SFP+ cage
  • 帶有 4 個 SMA 連接器的 GTX 端口（TX 和 RX）
  • UART 至 USB 的橋接器
  • PCI Express x8 邊緣連接器

擴展連接器

  • FMC-HPC（部分填充） 連接器（8 個 GTX 收發器，114 個單端或 57 個差分（34 LA 和 24 HA）用戶定義信號）
  • FMC-LPC 連接器（1 個 GTX 收發器，68 個單端或 34 個差分用戶定義信號）
  • 2x PMOD 數據頭
  • IIC

顯示

  • HDMI 視頻輸出
  • 驅動 HDMI 連接器的外部 Phy/codec 器件
  • 8x GPIO 用戶 LED

功耗

  • 12V 插牆式適配器或 ATX

時鍾技術

  • 8x 可編程時鍾
  • 係統時鍾, EMC 時鍾, 用戶時鍾, 抖動減弱時鍾
  • 2x SMA 輸入時鍾

控製 & I/O

  • 5 個指令按鈕
  • 4 個 DIP 開關
  • 1x 旋轉開關
  • Diff Pair I/O (1 SMA pair)
內部組件

附件

KCU105 評估板

Kintex UltraScale XCKU040-2FFVA1156E FPGA

Vivado® Design Suite: Design Edition 憑證代碼

XCKU040 FPGA 節點鎖定與設備鎖定，更新期為 1 年

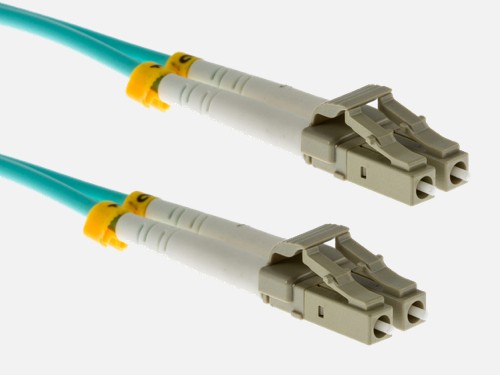

1x 光纖補丁電纜

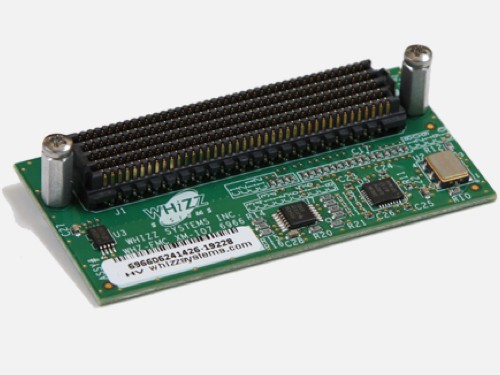

1x FMC 環回卡

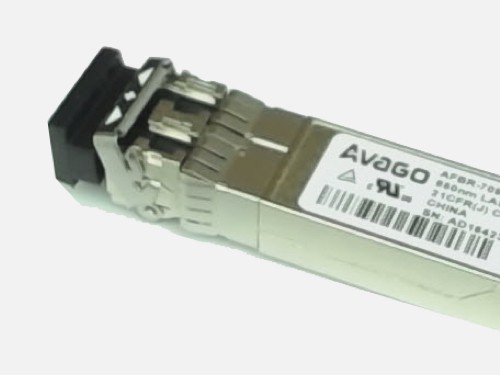

2x 10Gbps SFP+ 模塊

資源

技術文檔

Filter Documentation

步驟 1：開發板修訂

步驟 2 ：工具修訂

    步驟 3: 顯示文檔

    點擊更新搜索結果表
    工具 & IP

    設計工具

    名稱 描述 許可證類型
    Vivado Design Suite: Design Edition Xilinx Vivado® Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 Kintex- UltraScale KU040 FPGA 節點鎖定 & 器件鎖定，包含 1 年更新服務

    IP 核

    名稱 描述 許可證類型
    PCI Express DMA Bridge 核 Northwest Logic PCIe Expresso DMA Bridge 核 12 小時硬件超時版
    >>了解更多
    存儲接口生成器 (MIG) 存儲器接口發生器 (MIG) 是一款用於為 Xilinx FPGA 生成存儲器控製器和接口的免費軟件工具。 免費 IP

    其他工具、IP 和資源

    供應商
    		 现金网博e百 類別 項目 描述
    Red Hat 操作係統 Fedora Fedora-20 用於 UltraScale TRD
    開源 軟件工具 TeraTerm 眾多終端仿真器之一，用於實現 PC 與評估套件的串行連接。
