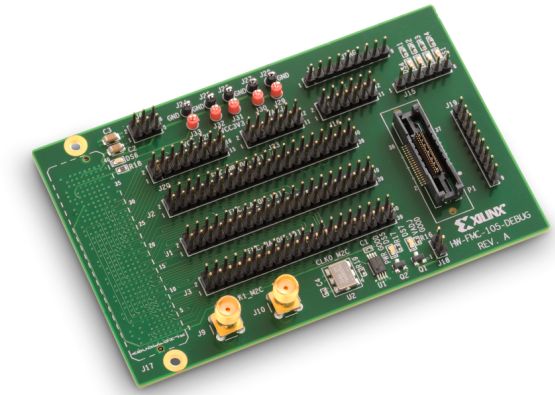

FMC XM105 調試卡

加快設計步伐 - 開箱即用

FMC XM105 調試卡設計用於為您提供訪問 Xilinx FMC 支持的開發板內 FMC 連接器上眾多引腳的入口，包括 SP601、SP605 和 ML605。

FMC XM105 調試卡提供了大量多位置插頭和連接器，可突破 FPGA 接口與開發板接口之間傳輸的信號。串行 IIC 總線可重編程 LVDS 時鍾源和一對 SMA 連接器可為 FMC 支持的開發板 FPGA 提供差分時鍾源。2 Kb 串行 IIC EEPROM 可提供非易失性存儲。

較少引腳數量（LPC）和較多引腳數量（HPC）FMC 開發板連接器接口均受支持。SP601 和 SP605 開發板可提供單個 FMC LPC 接口。ML605 提供一個 FMC LPC 和一個 FMC HPC 接口。FMC XM105 調試卡包含一個 FMC HPC 連接器，可與 LPC 或 HPC FMC 支持的開發板連接器配合使用。
