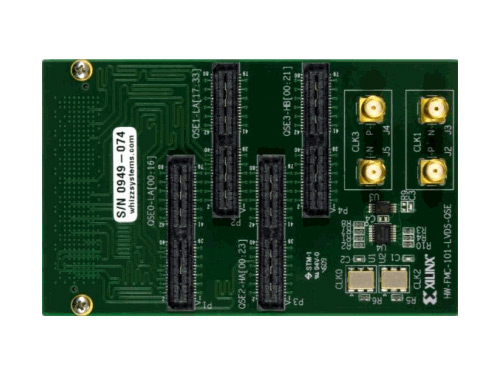

FMC XM101 LVDS QSE 夾層卡

FMC XM101 LVDS QSE 卡可訪問 Xilinx FMC 支持的開發板（包括 SP601、SP605 和 ML605）上 FMC 連接器的 LVDS 引腳對。FMC XM101 LVDS QSE 卡能提供一係列 QSE 報頭和連接器，能夠拆分進出 FMC HPC 信號組的 FPGA 接口信號。

FMC HPC 信號作為長度匹配對連接到 QSE 連接器。XM101 板用戶可用套件 Samtec 回路線將這些引腳對進行回路，也可創建其獨特的夾層板以插上 QSE 連接器。兩款 Silicon Laboratories Si570 串行 IIC 總線可編程 LVDS 時鍾芯片現可供使用。Si570 組件均連接到 IIC 總線開關。總線開關組件連接到 FMC HPC 接口實現的主 IIC 總線，支持板的 FPGA 在 XM101 上編程時鍾電路。2-Kb 串行 IIC EEPROM 也可連接到板的 IIC 接口，提供非易失性存儲。
