概述
现金网博e百 描述
Kintex® UltraScale+™ FPGA KCU116 評估套件是評估重要 Kintex UltraScale+ 特性的理想選擇，特別是 28Gbps 的收發器性能。Kintex UltraScale+ 係列可為 FinFET 節點實現單位功耗性價比的最佳平衡，從而可為高端解決方案提供最低成本的解決方案。
主要性能和優勢
- 4 個支持 28Gbps GTY 評估的 zSFP+ 模塊
- 高達 32 位的 DDR4
- 包括 FMC、HDMI 和 PMOD 在內的通用原型設計元件
- 符合 PCIe Gen3 x8
- 包含第 3 方 IP 或自定義 IP 的 PCIe Gen4
特色 Xilinx 器件
包含Kintex UltraScale+ XCKU5P-2FFVB676E FPGA
| 係統邏輯單元 (K) | 475 |
|---|---|
| DSP Slice | 1,824 |
| 存儲器 (Mb) | 34.9 |
| GTY 32.75 Gb/s 收發器 | 16 |
| I/0 引腳 | 304 |
现金网博e百 信息
開發板特性

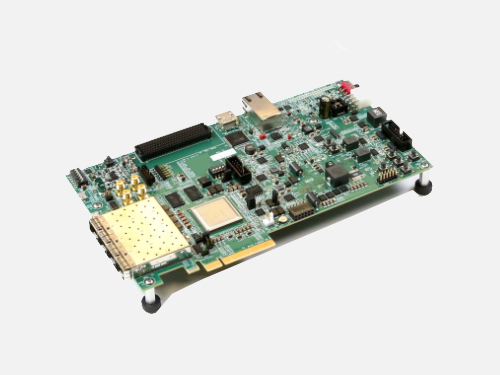

包含KCU116 評估板
配置
- 板上 JTAG 配置電路通過 USB 實現配置
- 雙路 Quad-SPI 閃存提供 2x1 Gb 非易失性存儲容量
通信與網絡

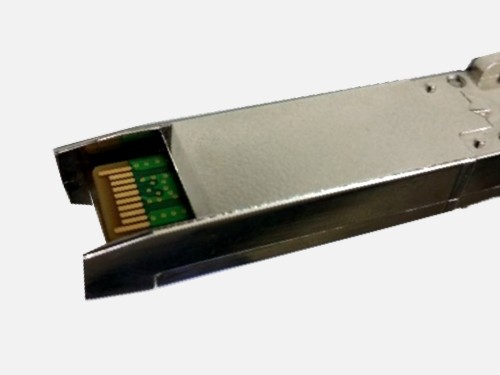

- 4x zSFP+ 模塊
- 4x SMAs
- UART 至 USB 的橋接器
- RJ45 以太網連接器，支持 10、100 或 1000 Mb/s SGMII 以太網通信
- 兼容 PCIe Gen3x8 並支持 Gen4
擴展連接器
- FMC-HPC (Partial Population) 連接器（4 GTY 收發器、46 個單端或 23 個差分（23 個 LA 對：LA[00:22]）用戶定義信號）
- 2x PMOD 插頭（1 公、1 母）
控製 & I/O
- 5 個指令按鈕
- 4 個 DIP 開關
- PMBUS 及係統控製器
存儲器
- 1GB 32-bit DDR4 元件存儲 (2X [256 Mb x 16] 器件) 速率為 1333MHz / 2666Mbpsps
- 64MB (512Mb) 四重 SPI 閃存
- Micro-SD 卡插槽
時鍾技術
- 雙 Si570 時鍾芯片（用戶與 GT）
- SI5328 抖動衰減精密時鍾
- 2x SMA MGT 輸入時鍾
顯示
- HDMI 視頻輸出
- 8 個 GPIO 用戶 LED
功耗
- 12V 插牆式適配器或 ATX
附件
KCU116 評估板
包含 XCKU5P-2FFVB676E FPGA
Vivado® Design Suite: Design Edition 憑證代碼
XCKU5P FPGA 節點鎖定與設備鎖定，更新期為 1 年

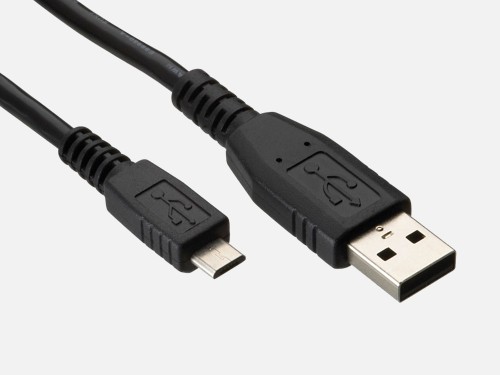

USB Micro 電纜

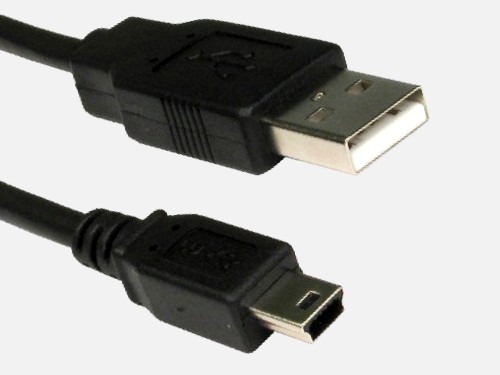

USB Mini 電纜

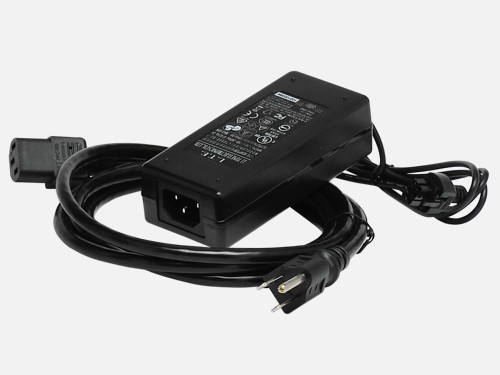

功耗適配器

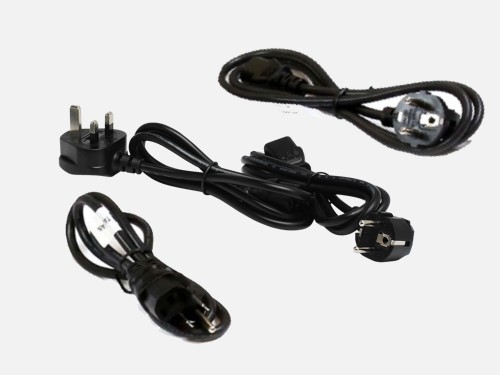

多個電源線
重要合作夥伴
資源
標題
日期
設計工具
| 名稱 | 說明 | 許可證類型 |
|---|---|---|
| Vivado Design Suite Design Edition | Xilinx Vivado® Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 | 節點鎖定及器件鎖定 XCKU5P FPGA，1 年內可升級 |
| System Controller User Interface (SCUI) | SCUI 是一個可幫助用戶設計和讀取用戶時鍾、FMC 設計及電源等電路板參數的圖形界麵。 | 不需要許可證 |
| Board Interface Test (BIT) | BIT 可測試所有電路板接口。 | 不需要許可證 |
IP 核
| 名稱 | 說明 | 許可證類型 |
|---|---|---|
| 存儲接口生成器 (MIG) | 存儲器接口發生器 (MIG) 是一款用於為 Xilinx FPGA 生成存儲器控製器和接口的免費軟件工具。 | 免費 IP |
| 麵向 PCI Express (PCIe) Subsystem 的 DMA | 麵向 PCI Express® (PCIe) 的 Xilinx LogiCORE™ DMA 可實現高性能、可配置的分散集中 DMA，支持對 PCI Express 3.x 集成型模塊的使用。 該 IP 提供 AXI4-MM 或 AXI4-Stream 可選用戶接口。 | 免費 IP |
