Xilinx Kintex UltraScale FPGA KCU1250 特征描述套件
by:
Xilinx, Inc
KCU1250 功能描述套件可為您提供評估 UltraScaleTM XCKU040-FFVA1156 FPGA 上可用 20 GTH 16.3Gbps 收發器所需的一切功能。
概述
重要提示：
該開發套件已停產（根據 PDN 谘詢XCN21011），並不再出售。針對該现金网博e百 的解決方案將不再進行更新，Xilinx 將提供有限支持。
现金网博e百 描述
KCU1250 功能描述套件可為您提供評估 UltraScaleTM XCKU040-FFVA1156 FPGA 上可用 20 GTH 16.3Gbps 收發器所需的一切功能。同時訪問集成式誤碼率測試器 (IBERT) 演示和 Vivado® Design Suite，能夠實現對業界領先 GTH 收發器的快速評估。每個 GTH Quad 及其相關參考時鍾均從 FPGA 路由至 BullsEye 連接器焊盤。它可連接各種評估平台，從背板與光學評估板到高速測試設備不一而足。
主要性能和優勢
- 對 UltraScale XCKU040-2FFVA1156E FPGA 上的 GTH 收發器進行功能描述和評估的硬件環境。
- 硬件、設計工具、IP、以及預驗證參考設計
- 集成式誤碼率測試器 (IBERT) 參考設計
- BullsEye 連接頭支持完整的 GTH Quad，包含 4 個傳輸/接收對
- 為 GTH 收發器和參考時鍾提供 5 個 Samtec BullsEye 連接器襯墊
- 兩對差分 MRCC 輸入，帶有 SMA 連接器擴展 I/O 以及 3 個 FPGA 夾層卡 (FMC) 接口
特色 Xilinx 器件
包含符合 ROHS的 XCKU040-2FFVA1156E FPGA 和 Dilgilent USB JTAG 編程端口
| 係統邏輯單元 (K) | 530 |
|---|---|
| DSP Slice | 1,920 |
| Block RAM (Mb) | 21.1 |
| 16.3Gb/s 收發器 | 20 |
| I/0 引腳 | 520 |
现金网博e百 信息

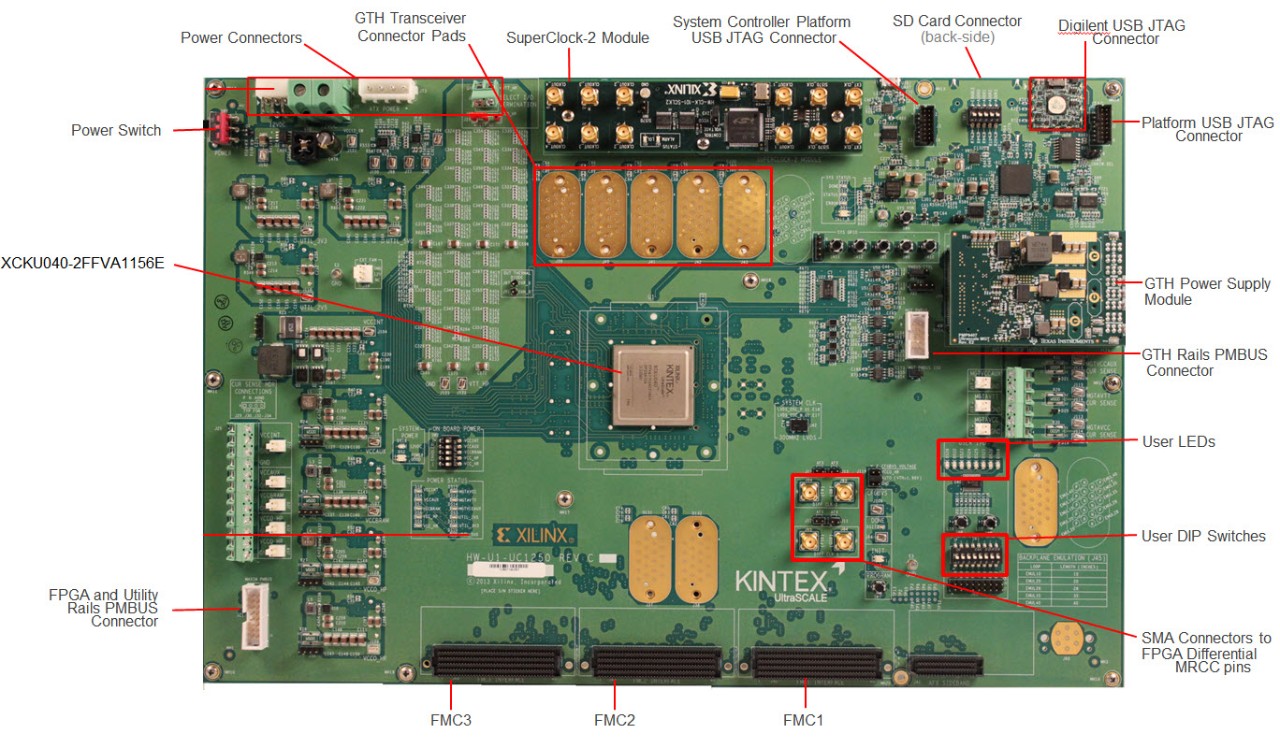

開發板特性

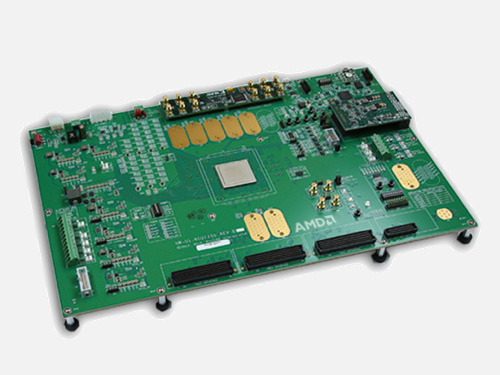

包含Kintex UltraScale KCU1250 功能描述開發板
通信與網絡
- 五個 Samtec BullsEye 連接器焊盤，用於連接至 20 個 GTH 收發器及其關聯的參考時鍾
- 2對帶有 SMA 連接器的差分 MRCC 輸入
- USB-UART 橋
時鍾技術
- 固定 200MHz 2.5V LVDS 振蕩器，與多區域時鍾輸入引腳相連
- SuperClock-2 模塊，支持多種頻率
顯示
- 電源狀態 LED
- 通用 DIP 開關、LED、按鈕和測試 I/O
擴展連接器
- 3 x VITA 57.1 FPGA 夾層卡(FMC) 高引腳數 (HPC) 連接器
存儲器
- SD 控製器
功耗
- 板上數字電源的 PMBus 連接功能
控製 & I/O
- I2C 總線
附件
Kintex UltraScale 特征描述套件
包含 XCKU040-2FFVA1156E FPGA
Vivado® Design Suite: Design Edition 憑證代碼
XCKU040 FPGA 節點鎖定與設備鎖定，更新期為 1 年
SuperClock-2 可編程時鍾模塊

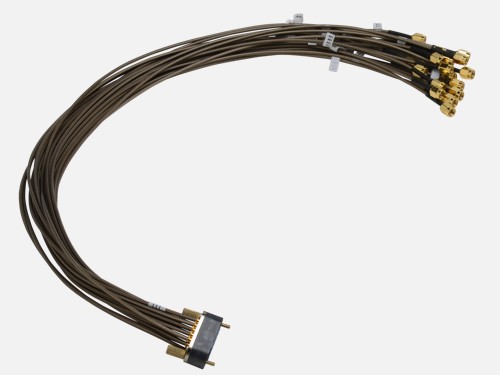

Samtec BullsEye 電纜 : HDR-155805-01-BEYE
將最終用戶係統連接到 FPGA 的 GTH 收發器和參考時鍾

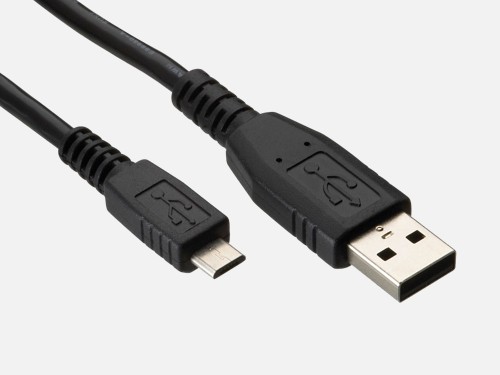

Micro USB 電纜
滿足 UltraScale FPGA GTH 收發器的所有功耗要求

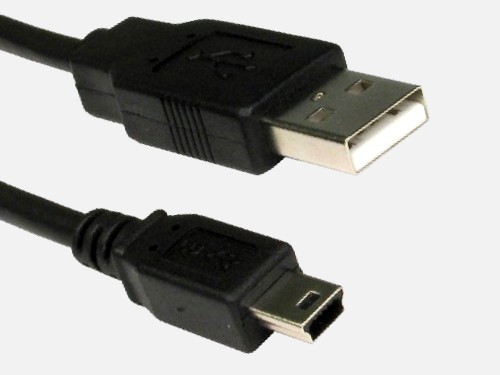

Mini USB 線纜
功耗適配器

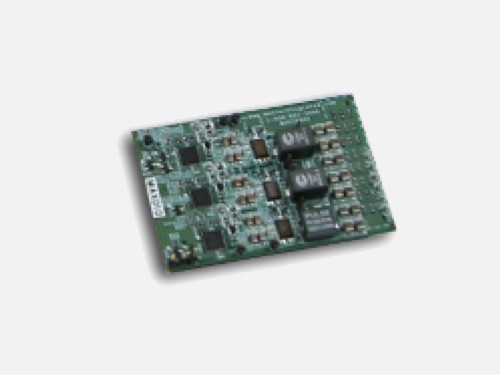

MGT 電源模塊

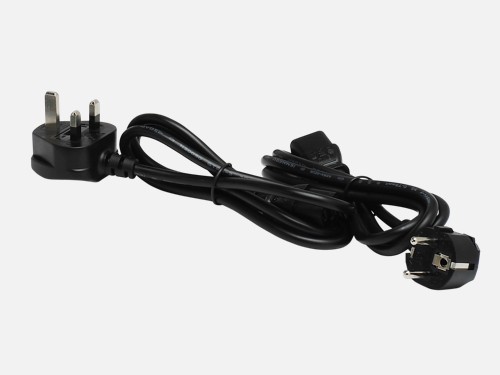

電源線
資源
標題
日期
設計工具
| 名稱 | 描述 | 許可證類型 |
|---|---|---|
| Vivado Design Suite Design Edition | Xilinx Vivado® Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 |
XCKU040 FPGA 節點鎖定與設備鎖定，更新期為 1 年 |
