Kintex®UltraScale +™器件在 FinFET 節點中提供最佳每瓦價格性能比，為需要高端功能（包括 33Gb/s 收發器和 100G 連接內核）的應用提供了經濟高效的解決方案。最新的中端现金网博e百 係列同時支持數據包處理和 DSP 密集型功能，是無線 MIMO 技術、Nx100G 有線網絡、以及數據中心網絡和存儲加速等應用的理想選擇。
在 FinFET 實現每瓦最高性價比
可編程的係統集成
- 多達 120 萬個係統邏輯單元
- 適用於片上存儲器集成的 UltraRAM
- 集成100G Ethernet MAC（KR4 RS-FEC）、PCIe® Gen4和 150GInterlaken內核
係統性能提升
- 6.3 TeraMAC DSP 計算性能
- 與 Kintex-7 FPGA 相比，每瓦係統級性能提升 2 倍以上
- 能夠驅動 16G / 28G 背板的收發器
- 中速等級的 2666Mb/s DDR4
BOM 成本降低
- 最低速度等級的 112.5Gb/s 收發器
- 通過集成 VCXO 和小數分頻 PLL 可降低時鍾組件成本
降低總功耗
- 與 7 係列 FPGA 相比，功耗銳降 60%
- 用於性能和功耗的電壓縮放選項
- 緊密型邏輯單元封裝，可減小動態功耗
加速設計生產力
- 與 Vivado® Design Suite 協同優化，加快設計收斂
- 通過 SmartConnect 技術簡化 IP 集成
了解更多詳情
立即查看现金网博e百 規格或聯係銷售。
使用 Kintex UltraScale+ FPGA 探索新的可能
PON 接入
無源光網絡（PON）是許多運營商部署的主要寬帶接入技術之一。數據包處理和流量管理功能對於處理彙總的最終用戶流量和根據 QoS 策略進行配置至關重要。憑借可編程邏輯和硬件加速模塊，Kintex UltraScale + FPGA 非常適合執行第 2 層到第 4 層的數據包處理功能，例如分類、過濾、查找和數據包轉發。集成的 100G 以太網 MAC 支持高效的上行鏈路管理，可節省數千個 LUT，以實現硬件差異化。由於網絡運營商一直在尋找性能、成本和功率之間的平衡，因此 Kintex UltraScale + FPGA 的 DSP 資源、串行連接、內存和邏輯性能，結合其功率效率和理想的價格，使其適用於大容量 100G PON OLT 線卡等應用。
移動回程
近年來，無線流量已急劇增長。對更高數據容量的激增需求促進了無線接入網（RAN）和移動回程應用的創新。 傳統的微波頻段支持 112MHz 信號帶寬，其需要多個 FPGA。Kintex UltraScale + FPGA 是開發點對點微波調製解調器的理想平台，該調製解調器在單個器件中具有更高的分組處理能力。與上一代现金网博e百
相比，增加的邏輯資源可在不斷發展的無線市場中實現最終现金网博e百
差異化和快速功能部署。此外，設計者可利用集成 IP 帶來的功耗降低多達 20％ 的優勢，並輕鬆實現時序收斂。
數據中心網絡加速
網絡端口速度的增長速度快於傳統服務器節點所能趕上的步伐，而對於固定功能器件，新的網絡功能發展太快。 Kintex UltraScale + FPGA 提供了一個理想的解決方案來應對這些挑戰，提供高性能的數據包處理和數據路徑分載、先進的 SerDes 技術以及 100G 以太網 IP，以實現無與倫比的可擴展性和連接性，以及快速的數據移動。Kintex UltraScale + FPGA 提供了性能和功能之間的強大平衡，使網絡設計者可以加速網絡負載的全麵工作範圍，同時將總擁有成本降至最低。無論是實現新興的專有功能還是加速複雜的算法，Kintex UltraScale + FPGA 都可為數據中心提供強大的解決方案，具有確定性、超低延遲和自適應網絡解決方案以及高效能優勢。
Kintex UltraScale+ 现金网博e百 表
| XCKU3P | XCKU5P | XCKU9P | XCKU11P | XCKU13P | XCKU15P | XCKU19P | |
| 係統邏輯單元 (K) | 356 | 475 | 600 | 653 | 747 | 1,143 | 1,843 |
| CLB LUTs (K) | 163 | 217 | 274 | 299 | 341 | 523 | 842 |
| DSP slice | 1,368 | 1,824 | 2,520 | 2,928 | 3,528 | 1,968 | 1,080 |
| 內存 (Mb) | 26.2 | 34.9 |
32.1 | 43.6 | 57.7 | 70.6 | 141.8 |
| GTH 16.3 Gb/s 收發器 | 0 | 0 | 28 | 32 | 28 | 44 | 0 |
| GTY 32.75 Gb/s 收發器 | 16 | 16 | 0 | 20 | 0 | 32 | 32 |
| I/O 引腳 | 304 | 304 |
304 | 512 | 304 | 668 | 540 |
技術文檔
視頻教程
視頻教程可指導用戶完成編譯、修改、構建和調試 Xilinx FGPA 的步驟。
培訓課程
Xilinx 實戰 FPGA 和嵌入式 SoC 設計培訓計劃旨在幫助用戶立即開始設計。
核心技術
賽靈思為業界提供了最靈活的處理器技術，通過靈活應變的智能計算實現著行業的快速創新。
工具與實用程序
Xilinx 提供全麵的工具與實用程序，最大限度提升用戶設計生產力

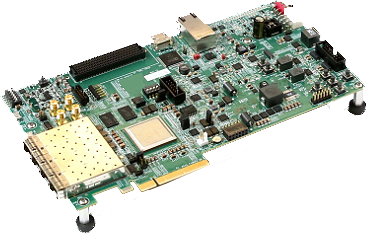

開發板與套件
