多參數患者監護儀與心電圖監測器
通過精確的多參數測量和響應式 HMI
創建安全可靠的監視器
多參數患者監護儀主要用於患者床邊、重症監護病房、急症監護病房以及醫院或臨床環境下的急診室。這些設備可收集並報告心電圖或腦電圖等連續變量以及體溫和血壓等采樣變量。這類患者監護儀具有顯示信息、發送警報情況通知工作人員、收集和分發放射學數據以及監控各種生命維持係統等功能。
可靠性、高分辨率顯示器、準確性、電源管理與安全性隻是這些患者監護儀的部分重要考慮因素。這些係統必須具有強大的處理功能，不僅可立刻獲取、整合、過濾和解釋多個生物遙測源，同時還能提供報警情況，顯示數據，發送並整理來自網絡的數據。
典型現代床邊多參數患者監護儀的核心是一個強大的片上係統（例如 Zynq Ultrascale+ MPSoC），具有單核、雙核或四核配置選項，不僅支持針對生物特征模擬模塊的連接、有線及無線連接、閃存存儲、USB，而且還支持一個或多個高分辨率本地顯示器。患者監護儀現在采用電池供電並提供一個牆式插座，不僅支持網絡，而且還能將安全數據發送至混合／私有雲進行分析存儲。
設計範例

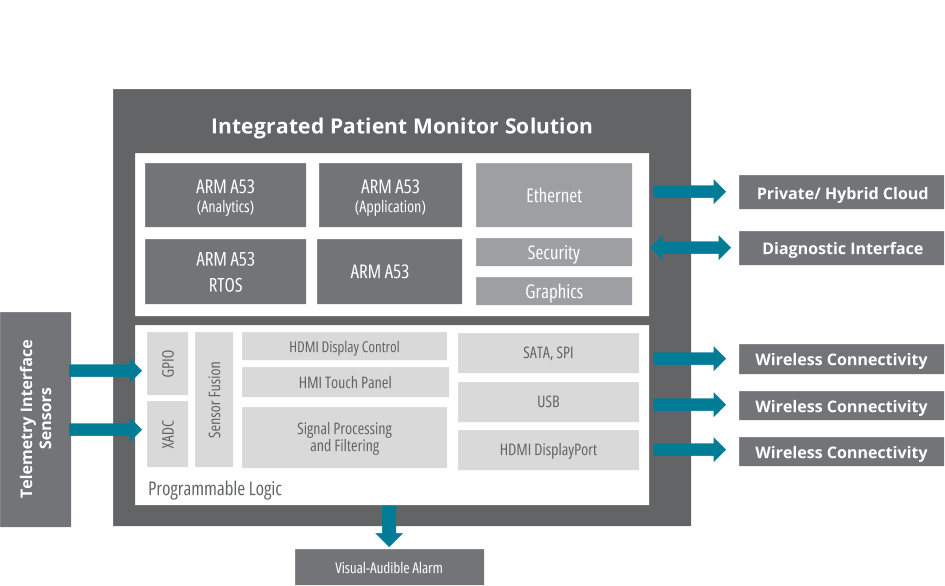

這是一幅高層次的方框圖，可使用雙核或四核 Zynq Ultrascale+ MPSOC 創建一款智能、互聯的高性能低功耗患者監護儀，該 Zynq Ultrascale+ MPSOC 可根據單位功耗性價比及材料清單成本要求提供優化配置的架構。根據架構需要，如果是低端監護儀，也可使用 Zynq 7000 器件。
對於任何可用的 ASSP 設備而言，多處理 ARM A53 係統功能強大，極具競爭優勢。複雜的需求可實現使用一款管理程序（運行 Linux 的賓客操作係統版本）來執行控製層麵、監控、診斷和分析等各種任務。QNX、VxWorks、Micrium 或 ThreadX 等許多支持的實時操作係統都可用於實時任務。
臨床患者監護儀基於 Ultrascale+ 的架構如下：
- 進行實時信號處理。
- TMR 的潛在安全實現方案可使用 SoC 提供的 3 個獨立電源域確保低風險和高可靠性
- 支持所有帶可定製、高靈活度 I/O 的傳感類型
- 集成型 xADC 模塊，可用於簡單的傳感器以及直接模擬傳感連接，支持增強型數字濾波、較低時延傳感器監控以及 FPGA 架構的高速並行數字接口
- 使用 FPGA 架構實時處理重要事件，無需等待處理器
- 滿足您的圖形需求，無縫將處理顯示在具有相同或不同內容的多個顯示器上
- 最後，還可根據需要使用強大的嵌入式處理器組合來處理其它密集型任務並根據需要卸載至 FPGA
